Datenbank-Attributwert als Dialogtext übernehmen (R+I)

Wenn in der Datenmaske eines R+I-Symbols Dialogtexte vom Dialogtyp Kommentar oder von benutzerdefinierten Dialogtypen einen Verweis auf ein Datenbankattribut (eines zugeordneten oder zuzuordnenden Bauteils) beinhalten, werden die zugehörigen Attributinhalte in die Dialogtexte übernommen.

Angenommen der Inhalt des Datenbank-Attributes BENENNUNG soll in den ersten Kommentar-Dialog eines Behälter-Symbols übernommen werden. Dann muss dort folgender Dialogtext stehen:

%DBAT(BENENNUNG)

BENENNUNG ist hier der von HELiOS intern verwendete Name des Attributes (d.h. nicht der Aliasname aus den Dialogtyp- und Attributdefinitionen des HiCAD-Moduls R+I-Schemata).

Symbol editieren

R+I-Schema > Symbol > Symbol editieren

Aktivieren Sie erst die Funktion und dann das Symbol aus dem geladenen Projekt.

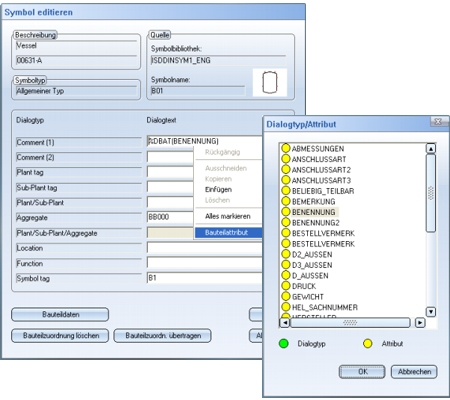

Mit einem Rechtsklick im entsprechenden Eingabefeld erhalten Sie das Kontextmenü. Wählen Sie darin die Funktion Bauteilattribut.
Aus der nun angezeigten Liste wählen Sie das gewünschte Attribut mit einem Doppelklick aus (oder mit Markieren und OK).

Die Liste zeigt die in den Dialogtyp- und Attributdefinitionen zugeordneten Aliasnamen der Datenbankattribute.

Wenn dem Symbol ein Bauteil zugeordnet ist, wird der zugehörige Attributwert aus den Teilestammdaten dieses Bauteils automatisch als Dialogtext übernommen.

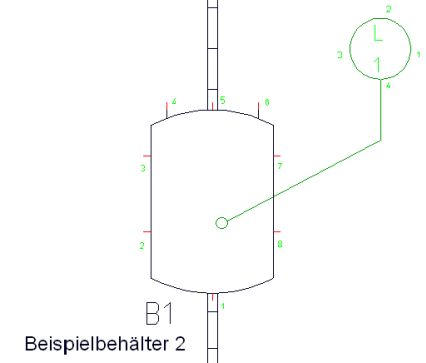

Hier im Beispiel besteht der Attributwert aus dem Text Beispielbehälter 2.

Wenn es zu dem Dialogtyp, zu dem der Datenbankverweis gehört, einen Textplatzhalter in der Symbolgrafik gibt (wie hier beim Dialogtyp Kommentar), erscheint der Attributwert automatisch am Symbol.

Maske bearbeiten

R+I-Symbol > Dialogtexte > Datenmaske

Sie können die Zuordnung eines Datenbank-Attributes zum einem Dialogtyp in der Symboldatenmaske eines Symbols bereits bei seiner Erstellung oder Bearbeitung im R+I-Symbol-Editor festlegen. Damit erreichen Sie, dass das Symbol, sobald es im R+I-Schema eingefügt worden ist und eine Bauteilzuordnung erhalten hat, automatisch den Attributwert übernimmt, der dem Verweis entspricht.

Geben Sie den Verweis, wie oben gezeigt, in die Spalte Default-Dialogtext des entsprechenden Dialogtyps ein. Sie können dem Verweis einen Text voranstellen (hier DB-Attribute) damit Sie in der Grafik des Symbols bereits am Textplatzhalter erkennen können, dass dort ein Attributwert übernommen werden soll. Bei der Auswertung des Verweises im R&I-Schema wird dieser vorangestellte Text gelöscht.
