Flussrichtung editieren (R+I)

R+I-Schema > Rohrleitungssymbol > PullDown-Menü Editieren > Flussrichtung editieren

Mit dieser Funktion lässt sich die Flussrichtung einer Rohrverbindung kontrollieren und bearbeiten.

  1. Identifizieren Sie die gewünschte Rohrverbindung.

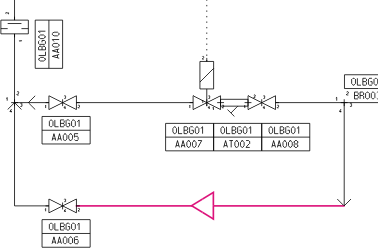

Die Flussrichtung der Verbindung wird grafisch dargestellt und HiCAD fordert Sie auf die Richtung zu bestätigen.

Bejahen Sie die Frage nach Änderung so lange, bis die gewünschte Richtung auf der Verbindung angezeigt wird, und beenden Sie dann mit NEIN.

  1. Bestätigen Sie die Flussrichtung mit NEIN.



Achtung!

Wird die Flussrichtung einer Verbindung geändert, so wird diese Änderung auch über Symbole mit genau 2 Rohranschlüssen hinweg auf die auf der anderen Seite daran angeschlossene Verbindung übertragen.
