R+I-Symbol > Dialogtexte > Datenmaske
Ein Abbruchzeichen-Symbol kann Schriftfeld-Dialogtexte des Blattes, auf dem das Partnersymbol liegt, in seine Datenmaske übernehmen und damit auch als Grafiktext anzeigen.
Voraussetzung ist, dass die Datenmaske des Abbruchzeichen-Symbols Schriftfeld Dialogtypen (Code zwischen 600 und 799) enthalten. (Die Datenmaske der Abbruchzeichen in den mitgelieferten Bibliotheken enthalten keine Schriftfeld Dialogtypen.)
Beispiel:

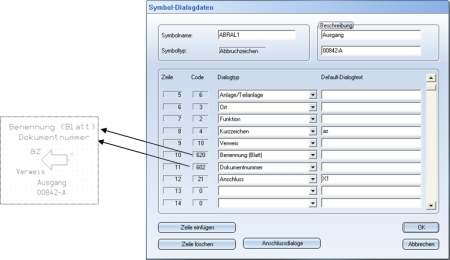

Hier wurden zwei Schriftfeld-Dialogtypen (620 und 602) in die Datenmaske eingefügt. In der Symbolgrafik wurden Textplatzhalter dazu gesetzt.

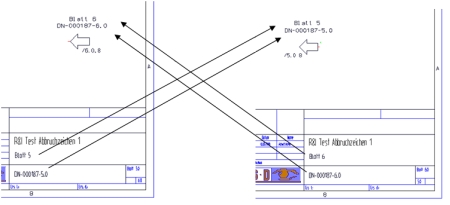

Hier sind zwei entsprechend erweiterte Symbole auf zwei Blättern eines R+I-Schemas zu sehen.
