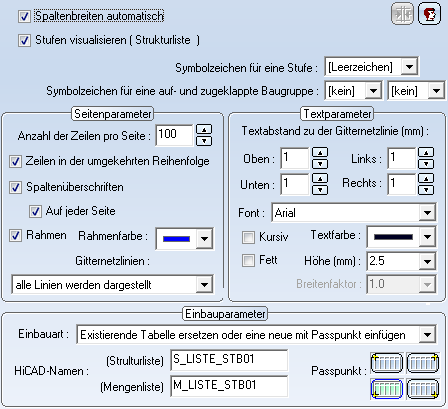

Einstellungen - Export HiCAD (Report Manager)

Spaltenbreiten automatisch

Die Spaltenbreite kann vom Report Manager automatisch bestimmt oder individuell festgelegt werden.

• Soll die Spaltenbreite vom Programm automatisch bestimmt werden, dann aktivieren Sie das Kontrollkästchen Spaltenbreite automatisch.
• Wollen Sie die Spaltenbreite individuell bestimmen, dann klicken Sie auf das Symbol  Spaltenbreite definieren . Das Dialogfenster Spaltenbreite wird angezeigt.

Überschrift und Fußzeilen definieren

Mit dieser Funktion legen Sie Überschriften und Fußzeilen für die in HiCAD übertragene Tabelle fest – getrennt für Struktur- und Mengenlisten. Geben Sie die gewünschten Texte ein, und verlassen Sie das Fenster mit OK.

Stufen visualisieren

Beim Textexport von Strukturlisten haben Sie die Möglichkeit, die einzelnen Stufen der Teile- oder Produktstruktur entsprechend zu visualisieren:

1. Aktivieren Sie das Kontrollkästchen.
2. Wählen Sie das Symbolzeichen für die Stufe sowie für auf- und zugeklappte Baugruppen.

Beachten Sie, dass die Visualisierung der Stufen nur für Strukturlisten möglich ist und auch nur dann, wenn kein Trennzeichen für die Spalten gewählt wurde.

Seitenparameter

• Anzahl der Zeilen pro Seite

  Wählen Sie hier, wieviele Zeilen auf einer Tabellenseite ausgegeben werden soll.
• Zeilen in der umgekehrten Reihenfolge

  Die Ausgabe der Stücklistendaten erfolgt normalerweise in der Reihenfolge, die im Report Manager angezeigt wird. Soll die Ausgabe in umgekehrter Reihenfolge erfolgen, dann aktivieren Sie dieses Kontrollkästchen.
• Spaltenüberschriften

  Aktivieren Sie dieses Kontrollkästchen, wenn die Spaltenüberschriften ausgegeben werden sollen.
• auf jeder Seite

  Aktivieren Sie dieses Kontrollkästchen, wenn die Spaltenüberschriften auf jeder Tabellenseite ausgegeben werden sollen.
• Rahmen und Gitternetzlinien

  In den Feldern Rahmenfarbe, Gitternetzlinien und Rahmenzeichnen legen Sie die Tabellendarstellung in HiCAD fest. Wählen Sie die gewünschten Einstellungen durch Auswahl in der jeweiligen Listbox bzw. durch Aktivierung/Deaktivierung der entsprechenden Kontrollkästchen.

Textparameter

• Textabstand zur Gitternetzlinie

  Hier legen Sie den Abstand der Tabellentexte zu den Gitternetzlinien fest.
• Font

  Hier legen Sie die Parameter für den Tabellentext fest. Dies sind die Textfarbe, der Font und die Höhe. Darüber hinaus können Sie die Textauszeichnung – kursiv, fett oder normal – wählen.

Einbauparameter

Zum Einbau der Tabelle in HiCAD stehen verschiedene Möglichkeiten zur Verfügung, die Ihnen in einer Listbox angeboten werden.
