Beispiele: Querschnitte verbinden (3D-FFF)

3D-FFF > Aus Kantenzügen > Querschnitte verbinden

• Beispiel 1: Ebene Querschnitte mit/ohne Anschlussbedingungen
• Beispiel 2: Kreisförmige Querschnitt mit Anschlussbedingungen
• Beispiel 3: Solids mit Zwischenquerschnitt und Anschlussbedingungen

Beispiel 1:

Das abgebildete Modell ist durch die Verlegung eines Querschnitts an 2 Leitlinien entstanden. Diese Querschnitte wurden dann durch Interpolation miteinander verbunden.

Beispiel 2:

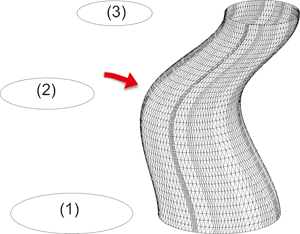

Hier sind drei kreisförmige Querschnitte miteinander verbunden worden. Dabei wurden folgende Anschlussbedingungen vergeben:

1. Anschlussbedingung am Anfang und Ende: senkrecht zu Querschnitt
2. Tangenten bearbeiten (automatisch)

(1) Anfangsquerschnitt, (2) Zwischenquerschnitt, (3) Endquerschnitt

Beispiel 3:

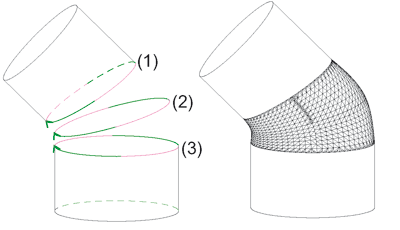

Auch Randkurven von Solids lassen sich unter Einbeziehung von Zwischenquerschnitten miteinander verbinden. Auch hier gilt jedoch, dass alle Querschnitte die gleiche Kantenzahl aufweisen müssen. Darüber hinaus müssen Randkurven von Solids als Hyperkanten definiert werden (ggf. nach vorhergehender Teilung). In der Abbildung wurden die Randkurve (1), der Zwischenquerschnitt (2) und die Randkurve (3) miteinander verbunden. Die beiden Randkurven sind vorher geteilt worden. Anschließend wurden daraus Hyperkanten abgeleitet.

Folgende Anschlussbedingungen wurden gewählt:

1. Anschlussbedingung am Anfang und Ende: tangential
2. Tangenten bearbeiten (automatisch)

Solids mit Zwischenquerschnitt und Anschlussbedingungen
