Ungetrimmte Flächen zusammenführen (3D-FFF)

3D-FFF > Bearbeiten > Ungetrimmte Flächen zusammenführen

Zwei unbeschnittene Freiformflächen können mit dieser Funktion stetig miteinander verbunden werden.

1. Identifizieren Sie den Rand der beiden zu verbindenden Freiformflächen.
2. Bestimmen Sie, ob beide Flächen verändert werden sollen oder nur die zweite Fläche.
3. Wählen Sie das Anschlussverfahren:

• Stetig,
• Tangentenstetig oder
• Krümmungsstetig.

Die beiden abgebildeten Freiformflächen sollen miteinander verbunden werden.

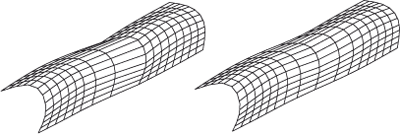

Links: Veränderung der 2. Fläche, Verfahren: stetig, Rechts: Veränderung beider Flächen, Verfahren: stetig

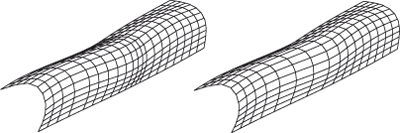

Links: Veränderung der 2. Fläche, Verfahren: krümmungstetig, Rechts: Veränderung der 2. Fläche beider Flächen, Verfahren: stetig

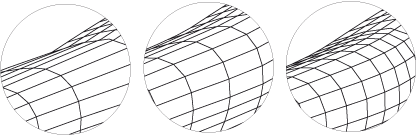

In der Vergrößerung wird deutlich, dass beim krümmungsstetigen Anschlussverfahren die Übergänge runder sind als beim tangentenstetigen Verfahren.
