Diese Formel liefert beliebige räumlich orientierte Winkel zwischen Profilen
Syntax: profile_angle(profile 1,profile_point 1,profile 2,profile_point 2)
|
|
Variablentyp |
Beschreibung |
|
1.Parameter |
profile |
1. Profil |
|
2.Parameter |
Real |
profile_point_1 (1-9) spannt mit der Profilachse des 1. Profils eine Ebene epsilon_1 auf und legt die Orientierung des Winkels fest. |
|
3.Parameter |
profile |
2. Profil |
|
4.Parameter |
Real |
profile_point_2 (1-9) spannt mit der Profilachse des 2. Profils eine Ebene epsilon_2 auf |
|
Rückgabewert |
Real |
Orientierter Winkel in der Ebene epsilon_1. |

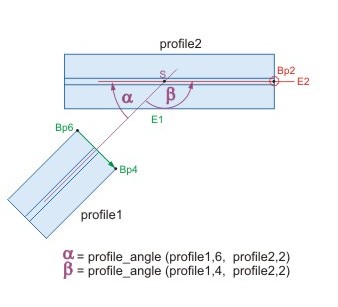

alpha: Winkel des Stahls zur Ebene E2 in der Ebene E1
Der Strahl wird um S in der Ebene E1 gedreht. Die Ebene E1 wird durch den Richtungsvektor Vx1 und dem Beam Point 2 des profile1 definiert. Es wird soweit gedreht, bis der Strahl in der Ebene E2 liegt. Der dabei überstrichene Winkel ist der gedrehte Winkel alpha.
