Während der Konstruktion wird beim Einbau und Positionieren von Teilen häufig Bezug auf andere Konstruktionsobjekte genommen, beispielsweise, wenn Sie eine Bohrung relativ zum Zentrum einer Bohrung in einem anderen Teil einbauen. Dieser Bezug zwischen zwei Teilen wird als Fremdbezug bezeichnet.
Beispiel:

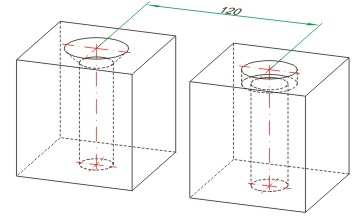

Beim Einbau der Bohrung in Teil 2 wird das Zentrum der Senkung von Teil1 als Fremdbezug definiert. Wenn dieses Bezugsteil seine Lage ändert, dann wird die Bohrung eben-falls die Lage ändern, damit der definierte Abstand gleich bleibt.
Fremdbezug zwischen zwei Teilen
Wenn Sie das unterbinden wollen, wählen Sie die Funktion Fremdbezüge nicht verwenden.
Fremdbezüge werden im Feature-Protokoll mit speziellen Icons gekennzeichnet.
