Beispiel einer Designvariante mit Skizze

•  Legen Sie eine Konstruktion mit Bearbeitungsebene an und zeichnen Sie eine Skizze. Parametrisieren Sie diese Skizze mit dem Kantenzug-HCM.

Beispiel: Parametrisierte Skizze

• Weisen Sie der Skizze einen isolierten Punkt zu. Dieser wird dann parametrisiert.

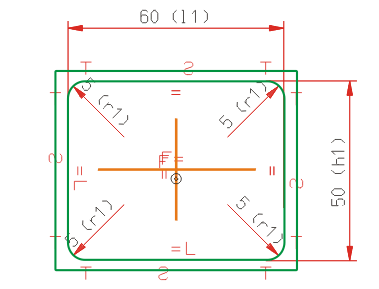

Beispiel: Parametrisierte Skizze mit Passpunkt

• Erzeugen Sie einen Quader, der mit Hilfe der Skizze eine Ausnehmung erhält.

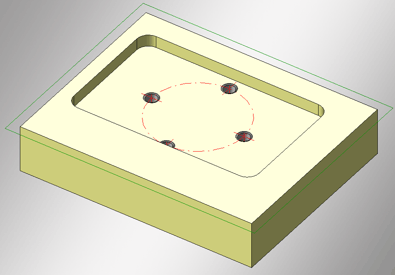

• Legen Sie eine neue Bearbeitungsebene auf die Grundfläche der Ausnehmung und fügen Sie dann noch ein Bohrraster hinzu.
• Erzeugen Sie ein Leerteil, mit dem Quader als Nebenteil und kennzeichnen Sie es als Designvariantenbasiskörper.
• Tragen Sie die Variablen in die Variablentabelle des Leerteils ein.

• Vergeben Sie die Variablen.
• Aktivieren Sie im Featureprotokoll des Quaders unterhalb der Ausnehmung die Bearbeitungsebene mit der RMT und wählen Sie die Funktion Formel editieren.
• Schreiben Sie in die Eingabemaske active_coor().
• Tragen Sie für den Quader mit der Funktion Formel für das bearbeitete Teil den Text active_part() ein.
• Aktivieren Sie das Leerteil zum speichern der Designvariante.
