Pulverlinien (3D-Blech)

3D-Standard > Normbearbeitung > PullDown-Menü Bohr... > Pulverlinien

Mit dieser Funktion lassen sich Pulverlinien manuell oder automatisch auf Außenflächen des aktiven Blechs projizieren. Pulverlinien werden durch Außenflächen von Blechen verursacht, die innerhalb der Außenfläche (unter Berücksichtigung bestimmter Toleranzwerte) des aktiven Bleches liegen. Auf diese Weise lassen sich beispielsweise Konturen von Teilen, die miteinander verschweißt werden sollen, entsprechend kennzeichnen.

Die Pulverlinien werden in die Blechabwicklung übernommen und auch bei der DXF-Ausgaben, mit den eingestellten Parametern, berücksichtigt. Die Funktionalitäten der DSTV-NC-Pulverlinien-Generierung wird ebenfalls unterstützt.

1. Aktivieren Sie zuerst das Blech auf dem die Pulverlinien angezeigt werden sollen.
2. Aktivieren Sie dann die Funktion und legen Sie durch verschiedene Toleranzangaben fest, welche Flächen und Kanten bei der Pulverliniensuche berücksichtigt werden sollen.

Abstandstoleranz: Es werden nur Flächen berücksichtigt, deren Abstand zur (parallelen) Außenfläche des aktiven/gewählten Teils kleiner ist als der angegebene Wert.

Winkeltoleranz: Es werden nur Flächen berücksichtigt, deren Winkel zur (parallelen) Außenfläche des aktiven/gewählten Teils kleiner ist als der angegebene Wert.

Mindestlänge: Kanten, die kürzer sind als die angegebene Mindestlänge werden bei der Pulverliniensuche nicht berücksichtigt.

3. Wählen Sie die Farbe und den Linientyp für die Darstellung der Pulverlinie aus.
4. Wählen Sie den Identifizierungsmodus für das Teil aus und schließen Sie die Eingabemaske mit OK.

• Teil mit eigener Baugruppe: Die Pulverliniensuche wird automatisch für die aktive Baugruppe bzw. das aktive Hauptteil durchgeführt. Hier ist nach dem Verlassen des Dialogfensters keine weitere Identifizierung erforderlich.
• Teil mit Baugruppe: Die Pulverliniensuche wird für alle Außenflächen einer Baugruppe durchgeführt. Nach dem Verlassen des Dialogfensters werden Sie aufgefordert, die gewünschte Baugruppe im ICN zu identifizieren.
• Teil mit Anbauteilauswahl: Hier wird das aktive Teil bearbeitet. Nach dem Verlassen des Dialogfensters fordert HiCAD Sie dann auf, die Pulverlinien verursachenden Teile zu identifizieren.

4. Aktivieren Sie die zu projizierenden Bleche.

Die Pulverlinien werden ermittelt und auf dem Baugruppenhauptteil angezeigt. Um die Pulverlinien in die 2D-Abwicklung zu übernehmen müssen Sie diese aktualisieren.

Für jede Pulverliniensuche wird im Feature-Protokoll des Teils, auf das die Linien projiziert worden sind, ein Feature mit dem Namen Pulverlinien erzeugt. Haben Sie den Modus Teil mit Anbauteil gewählt, dann wird für jedes identifizierte Anbauteil (sofern Pulverlinien vorhanden sind) ein solcher Eintrag erzeugt.

Konnten keine Pulverlinien gefunden werden, dann erfolgt die Meldung: Es wurden keine Pulverlinien erzeugt.

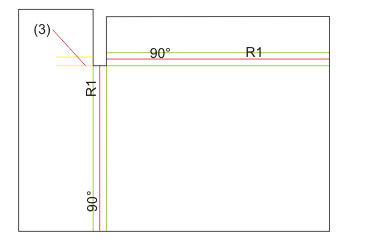

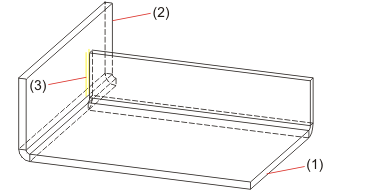

(1) Blech-Hauptteil
(2) Blechlasche
(3) Pulverlinie
