Lasche umkanten (3D-Blech)

Kantblech > Bearbeiten > PullDown-Menü Extras > Lasche umkanten

Vorhandene Bleche lassen sich mit der Funktion Lasche umkanten nachträglich biegen.

Rufen Sie nach dem aktivieren des Bleches die Funktion auf.

Das Dialogfenster Umkanten öffnet sich. Folgende Einstellungen können Sie hier vornehmen:

Biegeradius	Der Biegeradius bezieht sich auf die Innenseite der Biegezone. Die Voreinstellung des Biegeradius beträgt 1 mm.
Biegewinkel	Der Biegewinkel ist der Winkel, um den ein Blechteil, aus der Lage des Grundbleches oder aus der Lage des bereits angefügten Blechteils, gebogen wird.
Randeinfluss	Beim Umkanten von schrägen Blechen oder Biegezonen entsteht ein Materialüberstand. Dieser wird durch die Eingabe des Randeinflusses bereinigt. Die Biegezone wird entsprechend angepasst (siehe Abbildung).
Bezug	Der Bezug bestimmt die Lage der Biegekante nach dem Umkanten: Außen, Innen, Mitte (Biegekante) oder Anfang Biegezone.

Geben Sie den Biegeradius, Biegewinkel und den Randeinfluss ein.
Wählen Sie den Bezug der Biegekante aus und verlassen Sie das Fenster mit OK.
Identifizieren Sie als Biegekante eine Linie oder 2 Punkte.
Identifizieren Sie die umzukantende Seite des Bleches.

Das Blech wird umgekantet und das Dialogfenster erscheint erneut. Sie können nun die Einstellungen für ein weiteres Blech eingeben oder die Funktion Abbrechen beenden.

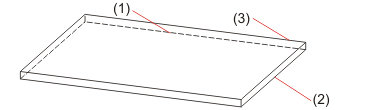

(1) Anfangspunkt der Biegekante
(2) Endpunkt der Biegekante
(3) Umzukantende Seite

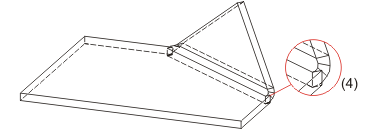

(4) Ohne Randeinfluss

(5) Mit Randeinfluss
