Ziffernwerkzeuge (3D-Blech)

3D-Standard > Normbearbeitung > PullDown-Menü Bohrung > Signierung

Mit dieser Funktion können Sie beliebige Texte prägen.

1. Aktivieren Sie zuerst ein Blech und eine Bearbeitungsebene, um das Werkzeug positionieren zu können,
2. Wählen Sie dann die Funktion Signierung.
3. Geben Sie im Texteditor Ihren Text ein.
4. Wählen Sie dann, ob die Prägung der Ziffer auch auf der Rückseite sichtbar sein soll.

Die Rückseite des Bleches wird durch die Lage der Bearbeitungsebene bestimmt.

5. Soll der Text wie im Texteditor dargestellt als Signierung übernommen werden, dann beenden Sie das Fenster mit OK.
6. Legen Sie dann die Einbauposition mit den Punktoptionen fest.

Falls Sie die Signierung vorher drehen oder die Einbaurichtung ändern wollen, dann drücken Sie die rechte Maustaste und aktivieren Sie im Kontextmenü die gewünschte Funktion.

Das Blech wird geprägt. Nun können Sie die Ziffer ein weiteres Mal einbauen. Alternativ haben Sie die Möglichkeit, vor Bestimmung der neuen Einbauposition mit der rechten Maustaste wieder das Kontextmenü zu aktivieren.

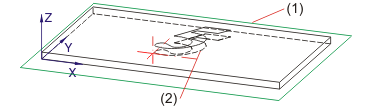

(1) Bearbeitungsebene
(2) Stanzung inklusive Rückseite

Im Featureprotokoll lässt sich der Prägetext durch einen Doppelklick auf den Eintrag Ziffernprägung mit dem Texteditor ändern.
