Z-Kantung zwischen 2 Punkte einfügen (3D-Blech)

Kantblech > Ankanten > PullDown-Menü Lasche > Z-Kantung 2 Punkte

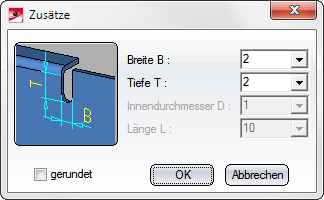

Mit der Funktion Z-Kantung zwischen 2 Punkte können Sie zwei zusammenhängende Bleche mit Freistich ankanten. Nach dem Aufruf der Funktion erscheint zuerst die Zusatzmaske für den Freistich.

1. Geben Sie die Maße des Freistichs ein.

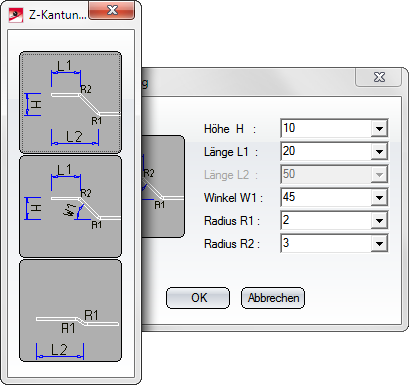

Danach erscheint die Eingabemaske Z-Kantung.

2. Klicken Sie auf das Maßschema.

Es öffnet sich eine Auswahl verschiedener Maßschemen für Z-Kantungen. Mit dem Maßschema bestimmen Sie, welche Maße Sie eintragen möchten.

3. Wählen Sie ein Maßschema aus.
4. Tragen Sie die dazugehörigen Maße ein und bestätigen Sie mit OK.
5. Identifizieren Sie die Anschlusskante.
6. Identifizieren Sie zum Schluß die beiden Punkte zur Begrenzung der Lasche.

Die neuen Bleche werden unter Berücksichtigung der Technologiedaten angekantet.

Mit der rechten Maustaste können Sie vor dem Identifizieren der Anschlusskante die Technologiedaten ändern.
