Lasche entlang Skizze (3D-Blech)

Kantblech > Ankanten > entlang Skizze

Mit der Skizziertechnik können Sie mehrere Bleche (Laschen) in einem Arbeitsschritt ankanten.

Die Lasche wird unter Berücksichtigung der Technologiedaten angekantet. Die Voreinstellung der Technologiedaten ändern Sie mit der Funktion Technologiedaten.

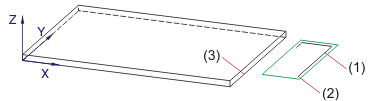

1. Zeichnen Sie zuerst im 3D eine Skizze.

(1) Skizze
(3) Ankantpunkt auf der Skizze
(4) äußere Anschlußkante

2. Wählen Sie dann die Funktionen Lasche entlang Skizze.
3. Identifizieren Sie erst die Skizze und dann den Ankantpunkt auf der Skizze.

Die Lasche wird in negativer X-Richtung entsprechend der Skizze konstruiert. Mit der rechten Maustaste drehen Sie die Skizze vor dem identifizieren der Anschlußkante.

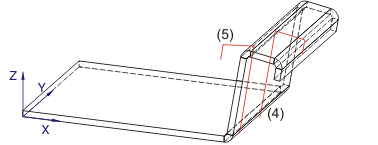

4. Geben Sie nun die äußere Anschlußkante an.

(1) Skizze im Einbau
(2) Skizze mit der rechten Maustaste gedreht

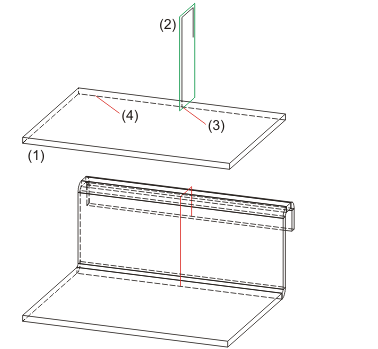

Statt des Ankantpunktes können Sie mit der rechten Maustaste die Lage der Skizze übernehmen. Voraussetzung ist, dass diese auf der Anschlußkante des Grundbleches liegt.

(1) Grundblech
(2) Skizze
(3) Anschlußpunkt liegt auf der Anschlußkante, so kann die Lage der Skizze mit der rechten Maustaste übernommen werden
(4) Anschlußkante
