Laschen um Fläche ankanten (3D-Blech)

Zum Ankanten von Blechen um eine Fläche stehen drei Varianten zur Verfügung:

• Laschen um Fläche mit freier Biegezone
• Laschen um Fläche mit Tropfkante
• Laschen um Fläche Biegezone zu
• Lasche um Fläche ausgerundet

Laschen um Fläche ankanten, Biegezone frei

Kantblech > Ankanten > PullDown-Menü Lasche > Biegezonen frei

Mit dieser Funktion fügen Sie Laschen um eine Fläche (Grundblech) herum an. Die Wahl der Anschlusskante entscheidend über die Richtung der neuen Laschen.

Die Laschen werden unter Berücksichtigung der Technologiedaten angekantet. Die Voreinstellung der Technologiedaten ändern Sie mit der Funktion Technologiedaten.

Zu den Technologiedaten gehört auch die Blechdicke. Sie muss für das gesamte Biegeteil gleich sein, sowohl für das Grundblech als auch für die Laschen.

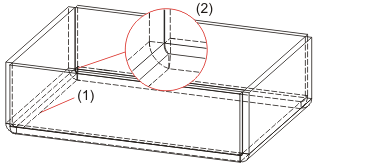

(1) Anschlusskante des Grundbleches
(2) Lasche mit freier Biegezone

Laschen um Fläche mit Tropfkante

Kantblech > Ankanten > PullDown-Menü Lasche > Tropfkante

Mit dieser Funktion fügen Sie Laschen um eine Fläche (Grundblech) herum mit Tropfkante an. Die Wahl der Anschlusskante entscheidend über die Richtung der neuen Laschen.

Die Laschen werden unter Berücksichtigung der Technologiedaten angekantet. Die Voreinstellung der Technologiedaten ändern Sie mit der Funktion Technologiedaten.

(1) Anschlusskante des Grundbleches
(2) Laschen mit Tropfkante

Laschen um Fläche mit geschlossener Biegezone

Kantblech > Ankanten > PullDown-Menü Lasche > Biegezone zu

Mit dieser Funktion fügen Sie Laschen um eine Fläche (Grundblech) herum mit geschlossener Biegezone an. D.h. die Bleche und die Biegezonen werden bis zum gemeinsamen Schnittpunkt der inneren Kante verlängert. Die Wahl der Anschlusskante entscheidend über die Richtung der neuen Laschen.

Die Laschen werden unter Berücksichtigung der Technologiedaten angekantet. Die Voreinstellung der Technologiedaten ändern Sie mit der Funktion Technologiedaten.

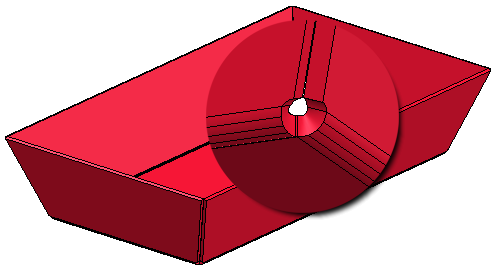

Lasche um Flache mit Ausrundung

Kantblech > Ankanten > PullDown-Menü Lasche > Ausgerundet

Mit dieser Funktion fügen Sie Laschen um eine Fläche (Grundblech) herum mit Freistich an. Die Wahl der Anschlusskante entscheidend über die Richtung der neuen Laschen.

Die Laschen werden unter Berücksichtigung der Technologiedaten angekantet. Die Voreinstellung der Technologiedaten ändern Sie mit der Funktion Technologiedaten.
