Lasche und Biegezone ankanten (3D-Blech)

Zum Ankanten von Blechen mit Biegezone stehen Ihnen zwei Funktionen zur Verfügung:

• Lasche und Biegezone an eine Kante ankanten
• Lasche und Biegezone begrenzt durch 2 Punkte ankanten

Lasche und Biegezone an Kante

Kantblech > Ankanten > Lasche

Mit dieser Funktion bringen Sie Laschen über die gesamte Länge eines Blechteils durch Identifizieren der Anschlusskante an. Die Wahl der Anschlusskante entscheidend die Richtung des neuen Bleches.

Die Lasche wird unter Berücksichtigung der Technologiedaten angekantet. Sie können die Technologiedaten vor dem Identifizieren der Anschlusskante mit der rechten Maustaste aufrufen und ändern. Die Voreinstellung der Technologiedaten ändern Sie mit der Funktion Technologiedaten in der Funktionsgruppe Neu> PullDown-Menü Grundblech.

Zu den Technologiedaten gehört auch die Blechdicke. Sie muss für das gesamte Biegeteil gleich sein, sowohl für das Grundblech als auch für die Laschen.

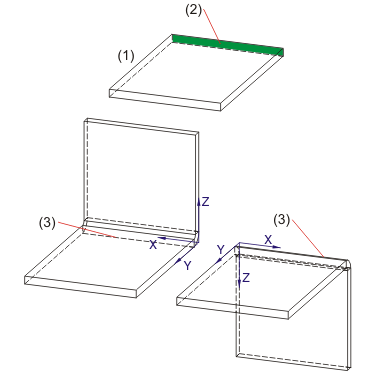

(1) Grundblech
(2) Anschlussfläche
(3) Anschlusskante

Lasche und Biegezone begrenzt durch 2 Punkte

Kantblech > Ankanten > PullDown-Menü Lasche > 2 Punkte

Bei dieser Funktion wird die Lasche, durch 2 Punkte begrenzt, mit einem Freistich eingepasst.

1. Geben Sie erst die Maße für den Freistich ein und verlassen Sie das Dialogfenster mit OK.

Die Lasche wird ohne Freistich eingefügt, wenn Sie bei den Werten 0 eintragen.

2. Identifizieren Sie die Anschlusskante und dann die beiden Punkte für die Breite der Lasche.

Die Höhe bzw. Länge und der Biegewinkel der Lasche werden im Dialogfenster Technologiedaten definiert.

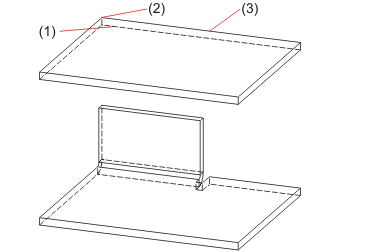

(1) Anschlusskante
(2) Erster Punkt
(3) Zweiter Punkt

• Mit der rechten Maustaste können Sie vor dem Identifizieren der Anschlusskante die Technologiedaten ändern.
• Im Feature können Sie neben der Größe auch den Einbaumodus ändern.
