Skizze als Fläche ankanten (3D-Blech)

Kantblech > Ankanten > PullDown-Menü Lasche > Skizze ankanten

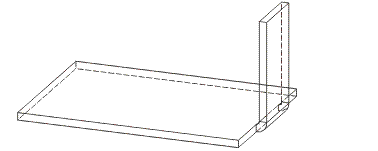

Diese Funktion kantet mit Hilfe der Skizziertechnik erstellte geschlossene Linienzüge an. Dabei definiert die ausgewählte Skizze die Fläche der neu zu erzeugenden Lasche.

Die Lasche wird unter Berücksichtigung der Technologiedaten angekantet. Die Voreinstellung der Technologiedaten ändern Sie mit der Funktion Technologiedaten.

1. Zeichnen Sie zuerst einen geschlossenen Linienzug mit der Skizziertechnik im 3D.

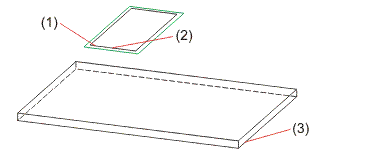

(1) Bezugskante der Skizze
(2) Bezugspunkt auf der Skizze z.B. Mittelpunkt der Bezugskante
(3) Äußere Anschlusskante des Bleches

2. Wählen Sie dann die Funktionen Skizze ankanten.
3. Identifizieren Sie erst die Bezugskante und dann den Bezugspunkt der Skizze.

Die Bezugskante wird an die Anschlusskante gesetzt. Der Bezugspunkt der Skizze wird auf den Bezugspunkt des Bleches gesetzt bzw. projiziert.

Wenn Sie jetzt mit dem Cursor über eine geeignete Kante gehen, wird ihnen eine Vorschau der Lasche angezeigt. Bevor Sie die Anschlußkante identifizieren können Sie die Skizze mit der rechten Maustaste in die positive X-Richtung spiegeln. Die Lasche wird in negativer X-Richtung entsprechend der Skizze konstruiert.

4. Identifizieren Sie dann die äußere Anschlusskante des Bleches.

Die Skizze hängt nun am Cursor und kann entlang der Anschlusskante verschoben werden.

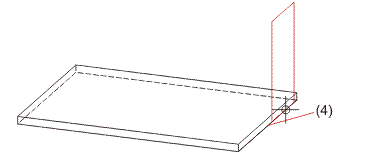

(4) Bezugspunkt auf dem Blech z.B. Mittelpunkt der Anschlusskante

5. Identifizieren Sie einen Bezugspunkt auf dem Blech.

Vor der Wahl des Bleches können Sie mit der rechten Maustaste die Technologiedaten ändern.
