Neues Blech aus 2D-Kontur (3D-Blech)

Kantblech > Neu > Aus Kontur

Mit dieser Funktion können Sie aus einer 2D-Kontur in HiCAD ein neues 3D-Blechteil generieren. Die komplette 2D-Kontur muss in einem Teil liegen. Alle geschlossenen Konturen werden automatisch übernommen und Biegekanten werden von Ihnen definiert.

Bei der Übernahme von Daten aus Fremdsystemen (z.B. DXF) wird im Falle ungenauer Konturen ein Korrekturversuch mit dem HCM angeboten.

1. Laden Sie eine 2D-Kontur.
2. Aktivieren Sie die Funktion und wählen Sie die 2D-Kontur aus.

Das Fenster Blech aus 2D-Abwicklung öffnet sich.

3. Geben Sie die Blechdicke für das neue Blech an.
4. Klicken Sie das Kontrollkästchen Referenziert an, wenn das Bauteil als referenziert abgespeichert werden soll (siehe HiCAD 3D).

Ein häufig verwendetes Teil sollte referenziert gespeichert werden. Das Teil wird dann zusätzlich als Einzelteil am Ende des Funktionsablaufs gesichert und nicht fest in die Zeichnung eingebunden. Bei einer Änderung des Einzelteils können Sie das Teil in der Zeichnung aktualisieren.

Um die Feature beim Erstellung dieses Grundblech zu deaktivieren markieren Sie das Kontrollkästchen . Standardmäßig ist die Featuretechnik aktiv.

Der Name des Bleches wird automatisch generiert. Sie können ihn im Textfeld überschreiben.

5. Bestätigen Sie die Eingaben mit OK.
6. Identifizieren Sie den Linienzug, aus dem das Blech generiert werden soll.

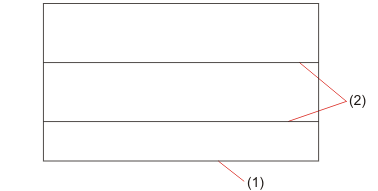

(1) 2D Linienzug
(2) Biegezone

Das Auswahlmenü Linienzüge öffnet sich nach dem Identifizieren. Sie können Linien einzeln übernehmen, wenn z.B. nicht alle Linien erkannt wurden. Oder Linien entfernen, die Sie nicht für das neue Blech übernehmen wollen, z.B. Ausnehmungen und Stanzungen.

7. Klicken Sie dann auf Weiter.

Wenn Sie Ausführen wählen, wird das Blech sofort erzeugt. Bei Weiter öffnet sich das Menü Biegezonen.

8. Aktivieren Sie Sammeln und dann OK.
9. Identifizieren Sie die Biegezonen.

Die Biegezonen werden gekennzeichnet.

10. Beenden Sie die Identifizierung mit der rechten Maustaste.

Wenn eine der Biegezonen doch nicht übernommen werden soll, deaktivieren Sie sie mit Entfernen.

11. Erzeugen Sie das Blechteil mit Ausführen.

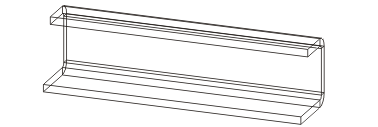

Das Blech wird entsprechend der Eingaben konstruiert und als Grundblech angelegt. Die Biegezonen können Sie dann mit der Funktion Lasche umkanten weiterbearbeiten.

 Verwandte Themen

Grundblech erzeugen (3D-Blech)
