Gehrungsschnitt, durch Punkt ohne Verlängerung (3D-Blech)

Kantblech > Gehrung > PullDown-Menü ohne Verlängern > Durch Punkt

Laschen, die sich überlappen, aber nicht die gleiche Länge aufweisen, schneiden Sie mit dieser Funktion auf Gehrung. Die Laschen müssen sich in einer Ebene befinden.

1. Identifizieren Sie beide Laschen an der Längskante der Stirnseite.

Dadurch wird der erste Schnittpunkt der Gehrung automatisch gesetzt. Er liegt im Schnittpunkt der Innenkanten.

2. Danach aktivieren Sie den zweiten Schnittpunkt.

Wenn Sie anstelle des zweiten Punktes die mittlere Maustaste drücken, wird die Winkelhalbierende als Gehrungsschnitt verwendet.

Sie können nun weitere Laschen schneiden oder die Funktion mit der mittleren Maustaste beenden.

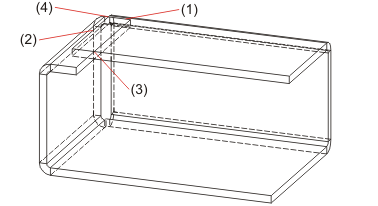

(1) Längskante der ersten Stirnseite
(2) Längskante der zweiten Stirnseite
(3) Automatisch gesetzter Schnittpunkt
(4) Zweiter Schnittpunkt

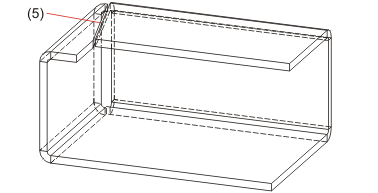

(5) Gehrungsschnitt

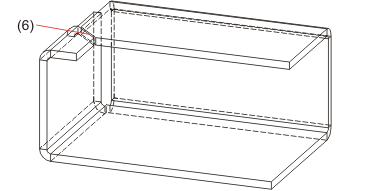

(6) Gehrungsschnitt mit Winkelhalbierende
