Gehrungsschnitt durch mehrere Laschen, mit Verlängerung (3D-Blech)

Kantblech > Gehrung > PullDown-Menü mit Verlängern > Ebene

Mit dieser Funktion schneiden Sie Bleche, Biegezone und Laschen in einem Arbeitsschritt auf Gehrung.

Die Laschen können auf verschiedenen Ebenen liegen und müssen sich nicht überlappen.

1. Wählen Sie von jedem der beiden Laschen die Längskante der Stirnseite aus.

Alle anhängenden Laschen und Biegezonen werden ggf. verlängert und auf Gehrung geschnitten.

Sie können nun weitere Bleche schneiden oder die Funktion mit der mittleren Maustaste beenden.

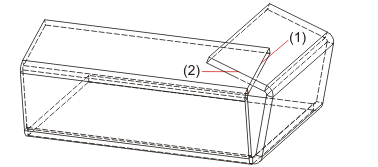

(1) Längskante der ersten Stirnseite
(2) Längskante der zweiten Stirnseite

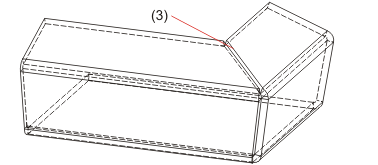

(3) Bleche, Biegezonen und Laschen auf Gehrung geschnitten

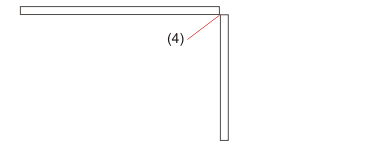

(4) Draufsicht Gehrungsschnitt

 Verwandte Themen

Gehrung (3D-Blech)
