Designvarianten im Blech (3D-Blech)

Die Blechanschlüsse basieren auf der marktführenden feature-basierten Zukunftstechnologie der Designvarianten, die die Möglichkeiten der freien und parametrischen Konstruktion in einzigartiger Weise miteinander verknüpft.

Vereinfacht ausgedrückt ist eine Designvariante eine beliebige Anzahl in sich variabler Konstruktionsschritte. Einmal erstellt, lässt sich eine Designvariante jederzeit in anderen Konstruktionen - auch von anderen Anwendern - wiederverwenden und bei Bedarf beliebig weiterbearbeiten. Gegenüber fest programmierten Knotenfunktionen bieten Ihnen daher die auf Designvarianten basierenden Anschlüsse eine wesentlich größere Flexibilität und einen deutlich größeren Einsatzbereich.

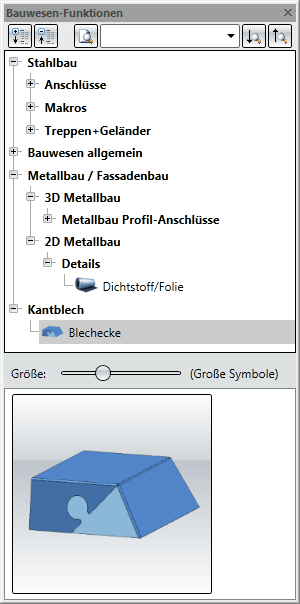

Der Einbau von Designvarianten im Blech erfolgt über das Andockfenster Bauwesen-Funktionen.

Sie aktivieren dieses Fenster über Einstellungen > Andockfenster durch Aktivieren von Stahlbau Anschlüssen + Varianten.

Die im Andockfenster verfügbaren Funktionen sind - ähnlich einer Baumstruktur - in verschiedene Kategorien unterteilt. Zu jeder Funktion wird unten im Fenster ein Vorschaubild angezeigt. Der Aufruf einer Einbaufunktion erfolgt durch einen Doppelklick auf den Namen in der Strukturanzeige oder auf das Vorschaubild.

Im Dialogfenster stehen darüber hinaus die folgenden Bedienelemente zur Verfügung:

	Baumstruktur aufklappen
	Baumstruktur zuklappen
	Element in Baumstruktur suchen Dazu tragen Sie den Suchbegriff in das Eingabefeld ein und klicken Sie auf das Symbol.
	Element in Baumstruktur suchen, Suchrichtung: nach oben
	Element in Baumstruktur suchen, Suchrichtung: nach unten
	Symbolgröße ändern Über diesen Regler können Sie die Größe der Vorschaubilder dynamisch ändern.

Blechecke

Vor dem Einbau der Variante müssen Sie für das Blechteil als Zuschlagsverfahren Chamfer aktivieren.

Identifizieren Sie das Blechteil und wählen Sie aus der Menüleiste Kantblech Bereich Blechabwicklung die Funktion Parameter aus.
Aktivieren Sie dann das Kontrollkästchen Mit Zuschlag, um das Zuschlagverfahren zu berücksichtigen.
Wählen Sie aus der DropDown-Liste das Zuschlagverfahren Chamfer und übernehmen Sie es mit OK.
Aktivieren Sie nun mit einem Doppelklick die Variante Blechecke aus dem Andockfenster Bauwesen-Funktionen.

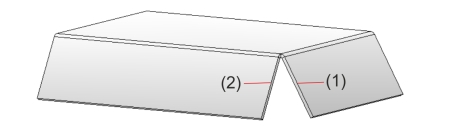

Identifizieren sie dann die beiden Außenkanten der zuschließenden Ecke.

(1) Erste Außenkante
(2) Zweite Außenkante für das "Puzzel"

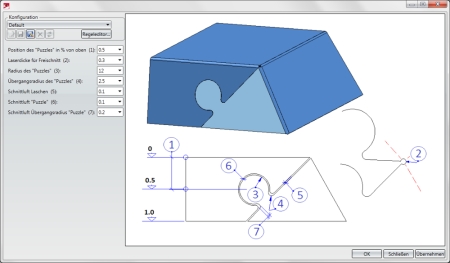

Ist der Einbau nach Auswahl der Kanten möglich, dann wird das Dialogfenster angezeigt.

Tragen Sie Ihre Parameter für den Einbau ein.

Die Eingabefelder sind vorbelegt und können bei Bedarf korrigiert werden.

Wollen Sie die Variante einbauen, dann verlassen Sie das Dialogfenster mit OK.

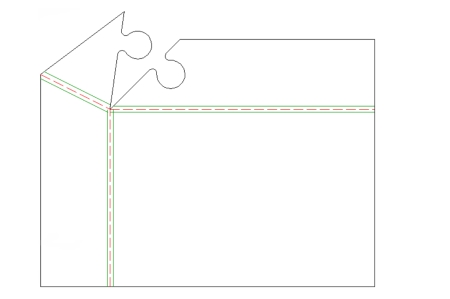

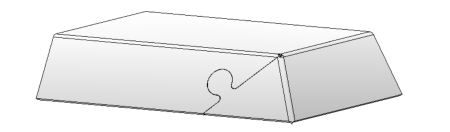

Die eingebaute Ecke in der 3D Ansicht und in der Abwicklung.
