Zeichnungsrahmen und Schriftfeld

• Zeichnungsrahmen einfügen
• Schriftfeld nachträglich ausfüllen
• Variablen im Schriftfeld verwenden

Zeichnungsrahmen einfügen

Konstruktion > Teil einfügen > Zeichnungsrahmen

HiCAD stellt Zeichnungsrahmen in verschiedenen DIN-Formaten zur Verfügung, die Sie zu Ihrer Konstruktion hinzuladen können.

Um einen Zeichnungsrahmen einzufügen, gehen Sie folgendermaßen vor:

1. Wählen Sie unter Konstruktion > Teile einfügen die Funktion Zeichnungsrahmen einfügen oder aktivieren Sie diese Funktion im Kontextmenü der Konstruktion.
2. Wählen Sie, ob das Schriftfeld ausgefüllt werden soll oder nicht.
3. Wenn Sie mit HELiOS arbeiten, können Sie zum Ausfüllen des Schriftfeldes automatisch die Teilestammattribute oder die Dokumentstammdaten verwenden. Aktivieren Sie dazu das entsprechende Optionsfeld. Beim Arbeiten ohne HELiOS werden die aktuellen Konstruktionsattribute berücksichtigt.

5. Wählen Sie den gewünschten DIN-Rahmen, indem Sie auf das entsprechende Symbol klicken. Mit der Funktion DIN-Rahmen einpassen wird ein Zeichnungsrahmen in die Konstruktion eingefügt, der alle Objekte der aktuellen Konstruktion vollständig enthält.
6. Legen Sie die Position des Rahmens fest, indem Sie die Lage der linken, unteren Ecke des Rahmens in der Konstruktion bestimmen.

Rahmen positionieren

Der Zeichnungsrahmen wird immer als 2D-Hauptteil in die Konstruktion eingefügt. Im ICN wird er aber nur dann angezeigt, wenn die Anzeige von Konstruktions-Hilfsteilen eingeschaltet ist.

Schriftfeld nachträglich ausfüllen

Konstruktion > Sonstiges > Extras > Tools > Schriftfeld

Wenn Sie ohne Datenbank arbeiten, können Sie das Schriftfeld eines Zeichnungsrahmens auch nachträglich ändern oder ausfüllen. Dazu stehen unter Konstruktion > Extras > Tools die folgenden Funktionen zur Verfügung:

Wenn Sie die Funktion Schriftfeld ausfüllen (ohne DB) verwenden, werden die Textattribute aus der Datei SchrFe_ODB.DAT im HiCAD SYS-Verzeichnis gelesen. Durch entsprechendes Editieren dieser Datei haben Sie die Möglichkeit, die Parametervoreinstellung für die Texte im Schriftfeld zu ändern. Folgende Parameter lassen sich hier voreinstellen:

• Texthöhe/Text Height
• Farbe/Colour
• Textfont/Font Type
• Seitenverhältnis und Neigungswinkel der Schrift (Nummer aus der Listbox der Textparameter)/Style
• Schicht/Layer
• Breitenfaktor/Width Factor
• Beschriftungswinkel/Angle

Ausgenommen sind Datum, Bearbeiter und Maßstab. Hierfür sind Farbe und Höhe fest vorgegeben.

Variablen im Schriftfeld

Konstruktion > Sonstiges > Extras > Tools > Schriftfeld

Druckvariablen

Die in der Tabelle aufgeführten Druckvariablen lassen sich als Platzhalter in das Schriftfeld eintragen. Beim Drucken der Zeichnung werden dann die entsprechenden Daten mit ausgegeben.

Wollen Sie beispielsweise den Benutzernamen in das Schriftfeld einfügen, dann erstellen Sie einen 2D-Text mit dem Inhalt @PLON@ und setzen ihn an die gewünschte Position. In der Konstruktion ist der Benutzername nicht sichtbar, er wird nur beim Drucken mit ausgegeben.

Die Druckvariablen lassen sich auch außerhalb des Schriftfeldes verwenden.

Blattnummer, Haupt- und Ansichtsmaßstab

Auch die Bezeichnung der aktiven Blattansicht, der Maßstab der Konstruktion sowie der Ansichtsmaßstab lassen sich über entsprechende Schlüssel den Texten im Schriftfeld zuordnen und werden dann beim Ausfüllen des Schriftfeldes mit der Funktion Schriftfeld ausfüllen über Attribute berücksichtigt.

Dazu fügen Sie einfach mit dem 2D-Texteditor die entsprechende Variable an der gewünschten Stelle im Schriftfeld ein. Die Zuordnung der Attribute zu den Schriftfeldtexten erfolgt in der Datei SchrFe_ausAttr.dat im HiCAD sys-Verzeichnis. Für Zeichnungsableitungen erfolgt die Zuordnung separat und zwar in der Datei wsd_titleblock.dat.

In der Konstruktion ist dieser Platzhalter zunächst nicht sichtbar. Erst nach der Aktualisierung des Schriftfeldes werden die entsprechenden Daten angezeigt.

Wollen Sie beispielsweise die Blattnummer und den Hauptmaßstab der Konstruktion im Schriftfeld verwenden, dann gehen Sie wie folgt vor:

1. Tragen Sie die entsprechenden Variablen in das Schriftfeld ein.

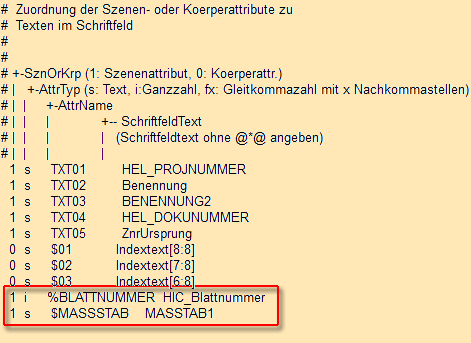

2. Legen Sie die Zuordnung in der Datei SchrFe_ausAttr.dat fest.

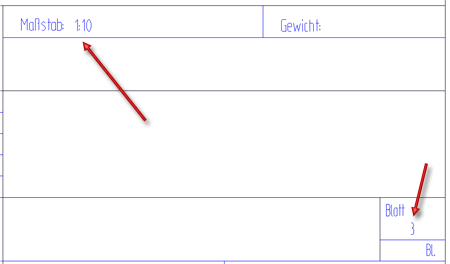

Ergebnis nach Ausführung der Funktion Schriftfeld ausfüllen (über Attribute)

Wollen Sie anstelle des Hauptmaßstabs der Konstruktion den Ansichtsmaßstab im Schriftfeld verwenden, dann müssen Sie in der Datei SchrFe_ausAttr.dat die Zuordnung für den Maßstab wie folgt ändern:

1 s $VIEWSCALE MASSTAB1.

Beachten Sie dabei bitte, dass Ansichten unterschiedliche Maßstäbe besitzen. Der Ansichtsmaßstab sollte daher nur dann eingetragen werden, wenn alle im Blattbereich sichtbaren Ansichten denselben Maßstab haben. Ausgenommen sind Ansichten, die offensichtlich abweichend skaliert sind. Dies sind Detailansichten und automatisch skalierte axonometrische Ansichten in Werkstattzeichnungen.

Alle '@*@HIC_@*@'-Texte werden an der Datenbank vorbei gelenkt; d.h. entsprechende Einträge in der Datenbank sind irrelevant.
