Farben/Strichstärken

Konstruktion > Speichern/Drucken

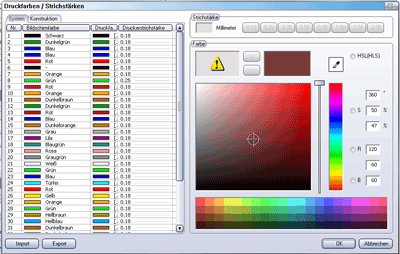

Mit dem Button Farben/Strichstärken definieren aktivieren Sie das Dialogfenster Druckfarben/Strichstärken.

Hier haben Sie die Möglichkeit, den aktuellen System- und Konstruktionsfarben eine Druckerfarbe und/oder eine bestimmte Strichstärke zuzuordnen.

Um einer System- oder Konstruktionsfarbe eine bestimmte Druckerfarbe und/oder Strichstärke zuzuordnen, wählen Sie links in der Liste die entsprechende Farbe aus. Im rechten Teil des Dialogfensters wird dann die aktuell zugeordnete Druckerfarbe und Strichstärke angezeigt.

Um der gewählten System-/Konstruktionsfarbe eine Strichstärke zuzuordnen, tragen Sie entweder den gewünschten Wert direkt in das Eingabefeld ein oder Sie wählen über die entsprechende Schaltfläche eine der vordefinierten Strichstärken.

In den Farbfeldern wird links die der gewählten System-/Konstruktionsfarbe zugeordnete Druckerfarbe angezeigt.

Im rechten Farbfeld können Sie die neue Farbe einstellen. Wählen Sie dazu zunächst das gewünschte Farbmodell HSL (Hue, Saturation, Lightness) oder HSV (Hue, Saturation, Value) aus. Zur Bestimmung der Farbe stehen Ihnen verschiedene Möglichkeiten zur Verfügung:

Die Bestimmung der Farbe kann direkt mit dem Cursor im Farbfeld erfolgen. Die hier angezeigten Farben lassen sich auch über die Regler, die Eingabefelder oder die Farbtabelle unten im Fenster verändern. Die Farbe an der aktuellen Cursorposition wird in das rechte Farbfeld übernommen.

Sie wählen eine beliebige Bildschirmfarbe mit der Pipette aus. Dazu klicken Sie auf das Pipettensymbol und ziehen die Pipette bei gedrückter linker Maustaste auf die Farbe, die Sie übernehmen möchten. Wenn Sie die Maustaste loslassen, wird die Farbe in das rechte Farbfeld übernommen.

Wollen Sie die rechts dargestellte Farbe als neue Druckerfarbe übernehmen, dann klicken Sie auf .

Schaltflächen
Import	Lädt die Einstellungen aus einer SSF-Datei
Export	Sie können die Zuordnungen als SSF-Datei speichern und jederzeit wieder laden.
OK	Übernimmt die aktuellen Einstellungen
Cancel	Verwirft die aktuellen Einstellungen
