Funktionen aufrufen

Aufruf über die Multifunktionsleisten

Sie rufen eine Funktion über die Multifunktionsleiste auf, indem Sie die gewünschte Registerkarte aktivieren und dort das entsprechende Symbol mit der Maustaste anklicken. Dabei sollten Sie beachten, dass zu vielen Funktionen Unterfunktionen - beispielsweise Konstruktionsvarianten -  vorhanden sind. Dies wird durch ein kleines nach unten zeigendes Dreieck angezeigt. Klicken Sie auf das Dreieck, dann wird ein PullDown-Menü mit den entsprechenden Funktionen angezeigt.

Beispiel

PullDown-Menüs können Untermenüs enthalten. Diese sind durch eine nach rechts zeigende Pfeilspitze gekennzeichnet. Das Untermenü wird angezeigt, wenn Sie mit dem Mauszeiger auf einen entsprechend gekennzeichneten Menüeintrag zeigen.

Aufruf über ein Kontextmenü

Wenn Sie mit dem Cursor auf einen Eintrag im ICN oder auf ein Objekt in der Konstruktion zeigen und dann die rechte Maustaste drücken, wird ein PopUp-Menü, das so genannte Kontextmenü, mit den für das Objekt relevanten Funktionen eingeblendet. Bei vielen Funktionen lässt sich auch innerhalb des Funktionsdialoges mit der rechten Maustaste ein Kontextmenü aufrufen. Auf diese Möglichkeit wird in der Regel in der Dialogzeile durch den Text (RMT=weitere Auswahl) hingewiesen.

Kontextmenü der Konstruktion

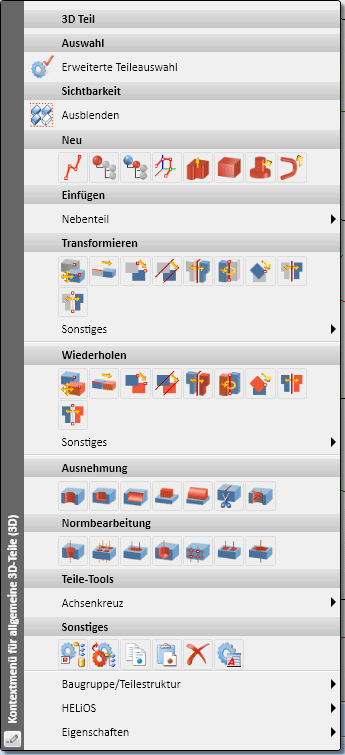

Kontextmenü eines 3D-Teils

Nach dem Aufruf einer Funktion fordert HiCAD über die Dialogzeile oder ein Eingabefenster die Eingabe weiterer Daten an, die zur Ausführung der gewählten Funktion benötigt werden. Dies kann beispielsweise die Identifizierung eines Linienelementes oder die Eingabe eines Drehwinkels sein. Erst nach der Eingabe aller benötigten Daten wird die Funktion ausgeführt.

Auch Kontextmenüs können Untermenüs enthalten. Diese sind durch eine nach rechts zeigende Pfeilspitze gekennzeichnet. Das Untermenü wird angezeigt, wenn Sie mit dem Mauszeiger auf einen entsprechend gekennzeichneten Menüeintrag zeigen.

Hinweise:

• Wenn Sie ein Objekt mit der rechten Maustaste anklicken, hängt das angezeigte Kontextmenü vom Objekttyp und vom aktuellen Identifizierungsmodus ab.
• Um ein Menü zu schließen, drücken Sie einfach außerhalb des Menüs die linke Maustaste.

• Verschiedene Funktionen, beispielsweise Funktionen zur Änderung des Bildausschnittes, können auch innerhalb einer anderen Funktion aufgerufen werden.
• Die meisten Funktionen können mit Undo rückgängig gemacht werden. Eine Ausnahme ist die Wahl von Bildausschnitten; hier gibt es spezielle Funktionen, um einen vorhergehenden Bildausschnitt wiederherzustellen.
• Um eine Funktion abzubrechen, drücken Sie die mittlere Maustaste (Rad oder beide Maustasten bei einer 2-Tasten-Maus). Alternativ können Sie auch die ESC-Taste auf der Tastatur betätigen.
• In vielen Fällen ist für den weiteren Arbeitsablauf die Beantwortung von Fragen erforderlich. In den meisten Fällen stehen drei Antwortmöglichkeiten zur Verfügung:
• Ja, OK  Die Aktion wird wie dargestellt akzeptiert.
• Nein  Es werden alternative Darstellungen angeboten.
• Abbruch  Die Aktion wird abgebrochen, d.h. nicht ausgeführt.
• Kontextmenüs lassen sich durch das Ausblenden nicht benötigter Funktionen individuell anpassen. Dazu klicken Sie auf das Symbol  links unten im Kontextmenü. Anschließend wird das Dialogfenster Kontextmenü konfigurieren angezeigt.
