Weitere Punktoptionen

3D-Punkt aus 2D-Zeichnung (ZD)

3D-Punkt aus 2D-Zeichnung

Mit dieser Option wandeln Sie einen 2D-Punkt in einen 3D-Punkt um.

  1. Identifizieren Sie den 2D-Punkt.
  2. Geben Sie die z-Koordinate ein.

Quadrantenpunkt (QP)

Quadrantenpunkt

Quadrantenpunkte sind die 90°-Punkte eines Kreises oder Kreisbogens.

Ausgehend von der aktuellen Cursorposition lässt sich mit der Punktoption Quadrantenpunkt der nächstgelegene Quadrantenpunkt ermitteln.

Gespiegelter Punkt (G)

Gespiegelter Punkt

Hier wird ein vorhandener Punkt an einer beliebigen Achse gespiegelt.

im 2D

  1. Identifizieren Sie die Spiegelungsachse.
  2. Wählen Sie den zu spiegelnden Punkt aus.

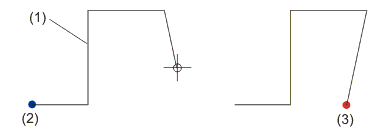

(1) Spiegelungsachse, (2) zu spiegelnder Punkt, (3) gefundener Punkt



im 3D

  1. Wählen Sie die Art der Spiegelung. Der Punkt kann wahlweise gespiegelt werden an:
  2. an einer durch zwei Kanten bestimmten Ebene,
  3. an einer durch eine Kante und einen Punkt bestimmten Ebene,
  4. an einer durch drei Punkte bestimmten Ebene,
  5. an einer Kante,
  6. an einem Punkt.
  1. identifizieren Sie die notwendigen Kanten bzw. Punkte.
  2. Bestimmen Sie den zu spiegelnden Punkt.

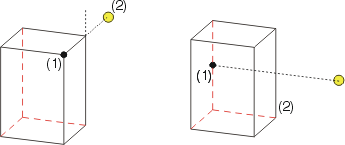

(1) gewählter Bezugspunkt, (2) Spiegelungsgerade bzw. Spiegelungsebene
= gefundener Punkt

Punkt fangen (I)

Punkt fangen

Mit dieser Funktion bestimmen Sie den Anfangs- oder Endpunkt des der aktuellen Cursorposition nächstgelegenen Linienelementes bzw. der nächstgelegenen Kante.

Bitte beachten Sie in diesem Zusammenhang auch die Fangfunktionen des Autopiloten.

Bemaßungspunkt (B)

Bemaßungspunkt I

Hier wird der Mittelpunkt der Maßlinie ermittelt, deren Maßzahl der aktuellen Cursorposition am nächsten liegt.

Diese Option ist beispielsweise dann sinnvoll, wenn Maßlinien in exakt gleicher Höhe wie bereits vorhandene Maßlinien erzeugt werden sollen. Sind die beiden Maßlinien nicht parallel, wird die neue Maßlinie auf die Mitte der existierenden justiert.

Bei einer neuen Bemaßung ist die Option nur bei der Eingabe des 3. Punktes zulässig.

Skizzieren

Skizzieren

Mit dieser Punktoption lassen sich neue Punkte mit den Hilfsmitteln der 2D-Skizziertechnik bestimmen.

Die Funktion steht nur im 2D zur Verfügung.

 Verwandte Themen

Punktoptionen im Überblick
