Distanzpunkte

• Distanz ab Linien-/Kantenanfang
• Distanz entlang Kontur

Distanz ab Linien-/Kantenanfang (D)

Distanz ab Linienanfang

Hier wird ein Punkt auf einem Linienelement bestimmt, indem seine Distanz zu einem Bezugspunkt angegeben wird.

1. Geben Sie zuerst die Distanz an, z.B. 20.

2. Identifizieren Sie dann das Linienelement in der Nähe des Bezugspunktes. Der Bezugspunkt ist der Anfangs- oder Endpunkt des Linienelementes.

(1) Identifizierung des Linienelements am Bezugspunkt, (2) gefundener Punkt

Hinweise:

• Bei einem negativen Wert oder einer Distanz, die größer ist als die Linienlänge, liegt der Punkt auf der gedachten Verlängerung des Linienelementes.
• Wie bei der Option R haben Sie auch hier die Möglichkeit, Werte aus der Zeichnung zu entnehmen. Dazu verwenden Sie anstelle einer Werteingabe die Zusatzcodes FA, Z oder L.

Distanz entlang Kontur (D2)

Distanz entlang Kontur

Hier wird ein Punkt auf einer Kontur durch Eingabe der Distanz vom Anfangs- oder Endpunkt der Kontur bestimmt.

1. Geben Sie die gewünschte Distanz ein. Die angegebene Distanz darf die Gesamtlänge der Kontur nicht überschreiten.
2. Bestimmen Sie den Anfangs- und Endpunkt der Kontur. Durch diese beiden Punkte wird die Richtung der Distanz bestimmt. Sie müssen nicht mit dem tatsächlichen Anfangs- und Endpunkt übereinstimmen.
3. Drücken Sie die rechte Maustaste.

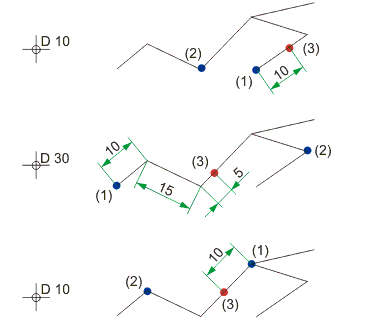

(1) Identifizierung der Kontur am Anfangspunkt, (2) Endpunkt, (3) gefundener Punkt

Diese Punktoption steht nur im 2D zur Verfügung.
