Lot- und Onlinepunkte

• Lotfußpunkt
• Lot auf Fläche (nur im 3D)
• Online auf nächste Linie
• Online auf nächste Linie durch Punkt
• Online auf Fläche durch Punkt (nur 3D)

Lotfußpunkt (F, FL)

Lotfußpunkt   I,

Bei Punktoption Lotfußpunkt auf nächste Linie/Kante (F) wird der neue Punktbestimmt durch das Lot vom letzten Punkt auf die Linie, die der aktuellen Cursporposition am nächsten liegt.

Bei der Punktoption Lotfußpunkt auf Linie/Kante (FL) wird das Lot vom letzten Punkt auf ein identifiziertes Linienelement gefällt.

Ist kein letzter Punkt vorhanden, dann fordert HiCAD Sie auf, einen Punkt zu bestimmen, von dem aus das Lot gefällt werden soll.

Lot auf Fläche (FF)

Lot auf Fläche

Der neue Punkt wird bestimmt durch das Lot vom letzten Punkt auf eine Fläche.

Bestimmen Sie die Fläche durch Identifizierung zweier Kanten.

Ist kein letzter Punkt vorhanden, dann fordert HiCAD Sie auf, einen Punkt zu bestimmen, von dem aus das Lot gefällt werden soll.

Diese Punktoption steht nur im 3D zur Verfügung.

Online auf nächste Linie/Kante (O)

Online auf nächste Linie/Kante

Von der aktuellen Cursorposition wird das Lot auf die nächstgelegen Linie/Kante gefällt.

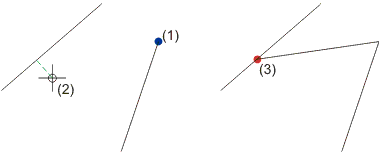

(1) letzter Punkt, (2) Lot ab Cursorposition, (3) gefundener Punkt

= aktuelle Cursorposition, = gefundener Punkt

Online auf nächste Linie/Kante durch Punkt (E)

Online auf nächste Linie/Kante durch Punkt

Es wird das Lot von einem beliebigen Punkt, dem Bezugspunkt, auf ein Linienelement bestimmt.

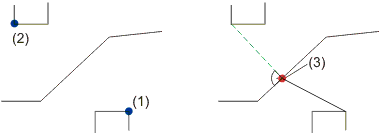

(1) letzter Punkt, (2) Bezugspunkt, (3) gefundener Punkt

Online auf Fläche durch Punkt (OF)

Online auf Fläche durch Punkt

Der neue Punkt wird bestimmt durch das Lot von einem Bezugspunkt auf eine Fläche.

1. Legen Sie den Bezugspunkt fest.
2. Bestimmen Sie die Fläche durch Identifizierung zweier Kanten.

(1) Bezugspunkt, (2) erste Kante für Fläche, (3) zweite Kante für Fläche
= gefundener Punkt

Diese Punktoption steht nur im 3D zur Verfügung.
