Aufstellungsplan zur Rohrleitungsisometrie (Iso)

Isometrie > Verknüpfte Dokumente

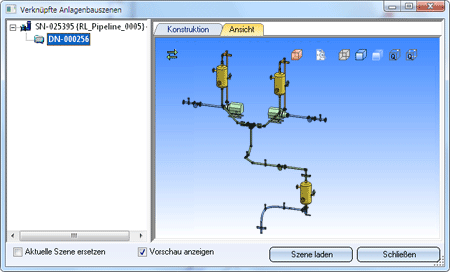

Ist die aktuelle Szene eine Rohrleitungsisometrie, dann können Sie sich mit der Funktion Verknüpfte Dokumente den über die Datenbank verknüpften Aufstellungsplan anzeigen lassen und laden.

Das Vorschaufenster

Mit einem Klick auf die Dokumentnummer des Aufstellungsplans wird die zugehörige Grafik rechts Fenster angezeigt, sofern die Checkbox Vorschau anzeigen aktiv ist. Dies ist die Defaulteinstellung.

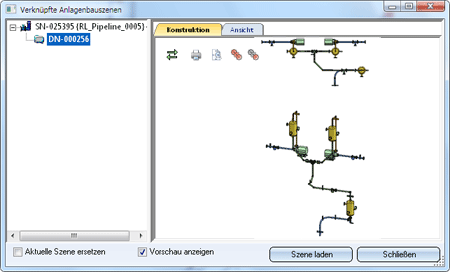

Dabei wird unterschieden zwischen den Registerkarte Konstruktion und Ansicht. Auf der Registerkarte Konstruktion werden alle Ansichten dargestellt, die beim Speichern des Aufstellungsplans sichtbar waren – egal ob schattiert oder nicht. Auf der Registerkarte Ansicht wird dagegen nur die erste Modellansicht angezeigt.

Innerhalb der Registerkarte stehen verschiedene Funktionen für den Aufstellungsplan zur Verfügung.

Funktionen der Toolbar

• Registerkarte Konstruktion

 Ein-/Ausblenden der Toolbar

 Gesamtansicht

 Alle Teile darstellen

 Nur aktives Teil darstellen

 Drucken

• Registerkarte Ansicht

 Ein-/Ausblenden der Toolbar

 Standard AXO

 Gesamtansicht

 Glasmodell

 Schattiert mit Kanten

 Schattiert ohne Kanten

 Quick Hidden-Line

 Quick Hidden-Grey

Funktionen des Kontextmenüs
Das Kontextmenü aktivieren Sie, indem Sie mit der rechten Maustaste in das Vorschau-Fenster klicken.

• Registerkarte Konstruktion
• Gesamtansicht

  Stellt die aktuelle Datei größtmöglich dar.
• Alle Figuren einblenden

  Blendet alle ausgeblendetenTeile der Isometrie wieder ein.
• Figur ausblenden

  Blendet das markierte Teil der Isometrie aus. In diesem Fall müssen Sie im Vorschaufenster zunächst mit der linken Maustaste das gewünschte Teil auswählen, dann mit der rechten Maustaste das Kontextmenü aktivieren und die Funktion aufrufen.
• Drucken

  Druckt die aktuelle Datei in Farbe.
• Drucken(S/W)

  Druckt die aktuelle Datei in schwarz/weiß.
• Schwarz/Weißmodus

  Stellt das Vorschau-Fenster mit weißem Hintergrund dar, wenn die Option aktiv ist, anderenfalls wird die unten eingestellte Hintergrundfarbe verwendet.
• Hintergrundfarbe
  Ordnet dem Vorschau-Fenster eine andere Hintergrundfarbe zu.
• Registerkarte Ansicht

• Gesamtansicht
  Stellt die aktuelle Datei größtmöglich dar.
• Licht- und Hintergrundeinstellungen
  Mit dieser Funktion können Sie den Hintergrund für die Registerkarten Ansicht und Konstruktion festlegen und Ihr 3D-Modell mit nur wenigen Eingaben beleuchten.

Funktionen der Maus/Tastatur

• Linke Maustaste
• Zoomrechteck aufziehen durch Klick für den 1. Eckpunkt, Festhalten der linken Maustaste und Aufziehen des Rechtecks
• Mittlere  Maustaste/Rad
• Drehen des 3D-Modells durch Drücken und Festhalten der mittleren Maustaste (nur Registerkarte Ansicht)
• Zoomen durch Drehen des Mausrades
• STRG-Taste + mittlere Maustaste

Darstellen der Gesamtansicht

• STRG-Taste + rechte Maustaste

Verschieben innerhalb des Vorschaufensters

Bei sehr großen Aufstellungsplänen verlängern sich die Ladezeiten der Vorschau. In solchen Fällen haben Sie die Möglichkeit, die Vorschaufunktion durch Deaktivieren der entsprechenden Checkbox abzuschalten.

Laden des Aufstellungsplans

Klicken Sie auf Szene laden, wenn Sie den Aufstellungsplan zur Bearbeitung laden möchten. Defaultmäßig wird der Aufstellungsplan in ein neues Konstruktionsfenster geladen, so dass auch die Rohrleitungsisometrie geöffnet bleibt. Wollen Sie dies nicht, dann aktivieren Sie die Checkbox Aktuelle Szene ersetzen.
