Leitkantenzug erzeugen (Anl)

Anlagenbau > Leitkantenzug > Leitkantenzug erzeugen

Die Erzeugung und Bearbeitung von Leitkantenzügen ist durch die Parallelität von numerischer und grafischer Eingabe bzw. die Anzeige der Kantenzugpunkte in Verbindung mit einem flexiblen Raster- und Achsensystem schnell und intuitiv möglich. Dazu wird das Dialogfenster Kantenzug bearbeiten angezeigt.

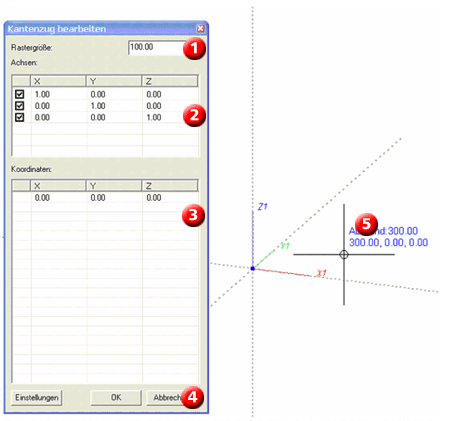

Das Dialogfenster Kantenzug bearbeiten

Das Fenster lässt sich prinzipiell in folgende Bereiche unterteilen:

1. Rastergröße
2. Achsentabelle, zur Festlegung der Achsenlage. Standardmäßig sind drei Achsrichtungen vorgegeben und aktiviert, die parallel zum aktiven Koordinatensystem liegen.
3. Koordinatentabelle, zur Anzeige/Eingabe der Koordinaten der Kantenzugpunkte. Die Koordinaten beziehen sich auf das in der Szene aktive Koordinatensystem (Weltkoordinatensystem oder lokales Koordinatensystem). Zunächst ist der Ursprung des Koordinatensystems als erster Punkt vorgeschlagen.
4. Schaltflächen

Parallel zu den Einstellungen im Fenster ändert sich die Grafikanzeige wie folgt:

• Gestrichelte Linien zeigen die Lage der Achsen an.
• Am Grafik-Cursor werden für die nächstgelegene mögliche Position der Abstand zum vorherigen Punkt und die relativen Koordinaten, bezogen auf diesen Punkt, angezeigt.

Vorgehensweise:

• Geben Sie die Rastergröße an.
• Wählen Sie die Achsen durch Aktivierung/Deaktivierung der entsprechenden Checkboxen.
• Es wird nun die Eingabe für den ersten Punkt erwartet, die die Vorschlagswerte überschreiben soll. Sie haben verschiedene Eingabemöglichkeiten:

Grafik-Cursor

• Linksklick mit der Maus
  Der Punkt wird auf die nächstmögliche Position gesetzt, die durch Lage der Achsen (sichtbar durch die gestrichelten Linien) und die Rastergröße zugelassen ist.
• Fangoptionen, zum Beispiel J. Fangoptionen ignorieren Achsen und Raster.
  Punktoptionen, zum Beispiel Mitte zwischen 2 Punkten. Punktoptionen ignorieren Achsen und Raster.


Der gewählte Punkt wird in die Grafik eingezeichnet. In der Koordinatentabelle werden automatisch die ursprünglich vorgeschlagenen Werte mit den Koordinaten des Punktes überschrieben. In die nächste Zeile der Koordinatentabelle werden als Vorschlag für den nächsten Punkt zunächst die gleichen Koordinaten eingetragen. Damit ist die Funktion bereit zur Eingabe des nächsten Punktes.

Koordinatentabelle

Nach einem Doppelklick auf die jeweilige Tabellenzelle ist diese bereit für die Eingabe eines Koordinatenwertes. Schließen Sie die Eingabe jedes Mal mit der Eingabetaste ab. Nur dann wird der Zahlenwert übernommen. Wenn Sie den Mauszeiger in das Grafikfenster schieben, sehen Sie den Punkt an der neuen Position in der Grafik.
Gehen Sie mit dem Mauszeiger in die Koordinatentabelle in den freien Bereich unter den Koordinaten und klicken Sie die rechte Maustaste. Wählen Sie im Kontextmenü Einfügen.
In die nächste Zeile der Punktetabelle werden daraufhin als Vorschlag für den nächsten Punkt zunächst die gleichen Koordinaten eingetragen. Damit ist die Funktion bereit zur Eingabe des nächsten Punktes.

• In der Grafik wird nun dynamisch eine Linie vom vorhergehenden Punkt zur nächstmöglich Position des neuen Punktes gezeigt, abhängig von der Lage des Cursors. Wieder haben Sie nun die Eingabemöglichkeiten wie beim ersten Punkt.
• Entsprechend verfahren Sie bei allen weiteren Punkten.
• Wenn der Modus der Punkteingabe noch aktiv ist und Sie keinen weiteren Punkt eingeben wollen, beenden Sie die Punkteingabe mit einem Rechtsklick in der Grafik (ein weiterer Rechtsklick würde den Leitkantenzug bestätigen und die Funktion beenden).

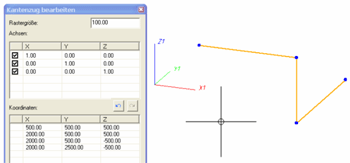

Das Ergebnis sieht dann zum Beispiel so aus:

Sie können nun den bis hierher erstellten Leitkantenzug auf vielfältige Art weiter bearbeiten. Die Möglichkeiten dazu sind identisch mit denen, die die Funktion Leitkantenzug bearbeiten bietet.

Schaltflächen

Hinweise:

• Die Lage des Rasters lässt sich durch die Einstellungen beeinflussen.
• Die Richtung einer Achse für das Verlegen von Leitkantenzügen kann nun (neben der Vorgabe durch X, Y und Z) auch durch das Abgreifen zweier Punkte aus dem Aufstellungsplan erfolgen.

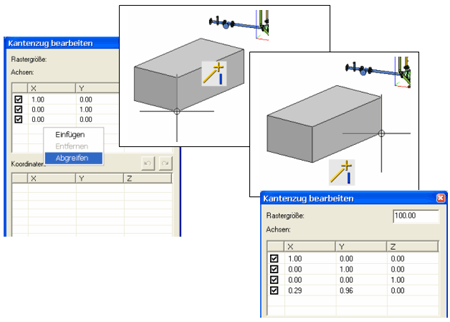

Beispiel:
Hier werden die Endpunkte einer Unterkante des Quaders abgegriffen.

Zeigen Sie mit dem Mauszeiger unter die letzte Zeile der Achsentabelle. Mit einem Rechtsklick erhalten Sie ein Kontextmenü; wählen Sie darin Abgreifen. Im Aufstellungsplan identifizieren Sie dann die beiden Punkte, die die Achsrichtung festlegen sollen. Die entsprechenden X,Y und Z-Werte werden dann automatisch in die Achsentabelle eingetragen.
