Ecken bearbeiten (Anl)

• Ganzen Kantenzug runden
• Ecke runden
• Ecke abschneiden

Ganzen Kantenzug runden

Anlagenbau > Leitkantenzug > Leit... > Ganzen Kantenzug runden

Hier werden in einem Schritt alle Ecken eines Leitkantenzuges gerundet.

Geben Sie den gewünschten Rundungsradius ein.

Diese Funktion sollten Sie nur verwenden, wenn Leitkantenzüge auf den Kreisbogenkanten mit gebogenen Rohren belegt werden sollen.

Ecke runden

Anlagenbau > Leitkantenzug > Leit... > Ecke runden

Mit dieser Funktion runden Sie Ecken eines Leitkantenzuges.

1. Geben Sie dann den gewünschten Radius des Rundungsbogens ein.
2. Identifizieren Sie die Kante in der Nähe der Ecke, die gerundet werden soll.

Diese Funktion sollten Sie nur verwenden, wenn Leitkantenzüge auf den Kreisbogenkanten mit gebogenen Rohren belegt werden sollen.

Ecke abschneiden

Anlagenbau > Leitkantenzug > Leit... > Ecke abschneiden

Mit dieser Funktion kann der Eckpunkt eines Leitkantenzuges, in dem zwei Kanten verbunden sind, durch eine weitere Kante ersetzt werden. Dabei entstehen zwei neue Eckpunkte.

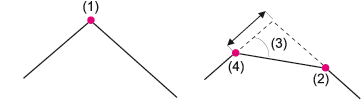

(1) Abzuschneidene Ecke, (2) Schenkelanfang, (3) Winkel, (4) Neuer 2. Eckpunkt

1. Identifizieren Sie die abzuschneidende Ecke.
2. Bestimmen Sie den Schenkelanfang (B) und zwar auf der Kante.
3. Geben Sie den Winkel a zum Schenkel ein.
