Variante für Bauteilart: Rohrhalterung (Anl)

Regeln zum Erstellen von Varianten für Anlagenbau-Bauteile

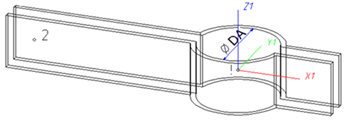

Benannte isolierte Punkte

Benennung	Aufgabe	Bemerkung	Lage im Koordinatensystem
!	Passpunkt	Bezugspunkt, der beim Einbau auf die Mittellinie des Rohres gesetzt wird	im Ursprung (0,0,0)
2	Hilfspunkt		X < 0, Y = 0, Z = 0

VAD-Datei

Die VAD-Datei ist mit dem Varianteneditor so zu erweitern, dass sie Werte für die hier angegebenen Größen enthält und die vorgegebene Attributzuordnung eingetragen ist:

Größe Alle Abmessungen sind grundsätzlich in Millimetern anzugeben; Ausnahme: Zoll-Nennweite	Variable (Vorschlag)	Zugeordnetes Attribut
Diese Größen beziehen sich auf Rohre, die in die Halterung passen
Nennweite	N	NENNWEITE
Außendurchmesser	DA	D_AUSSEN

Zusätzlich, nur wenn die entsprechende Norm die Nennweite in Zoll angibt:
Zoll-Nennweite	NI	N_INCH
Da in der VAD-Datei nur Dezimalzahlen als Parameterwerte gespeichert werden, muss die Zoll-Nennweite auch als Dezimalzahl eingetragen werden (z.B. 1.5 für 1 1/2‘‘).

Variantenabgleich

Beim Variantenabgleich sind noch Werte für die Attribute einzugeben, die für alle Ausprägungen der Variante gleichermaßen gelten sollen.

Es müssen mindestens für die folgenden Attribute Werte eingetragen werden:

Attribut	Beschreibung
BENENNUNG	Benennung des Bauteils
COMPONENT_TYPE	Teiletyp (immer = Halbzeug+Anlagenbau) nur bei HELiOS-Datenbank
NORMBEZEICHNUNG	Normbezeichnung des Bauteils (ist für alle Ausprägungen gleich!) Ein Eintrag ist auch notwendig, wenn das Bauteil keiner Norm entspricht.

Attribut

Beschreibung

BENENNUNG

Benennung des Bauteils

COMPONENT_TYPE

Teiletyp (immer = Halbzeug+Anlagenbau) nur bei HELiOS-Datenbank

NORMBEZEICHNUNG

Normbezeichnung des Bauteils (ist für alle Ausprägungen gleich!)

Ein Eintrag ist auch notwendig, wenn das Bauteil keiner Norm entspricht.

Bitte achten Sie beim Einsatz der HELiOS-Datenbank auf die richtige, der Bauteilart entsprechende Klassifizierung.

Behandlung von Zoll-Nennweiten in der HELiOS-Datenbank:

Beim Variantenabgleich werden die Zoll-Nennweiten zunächst nur als Dezimalzahlen in das Attribut N_INCH übernommen. Die üblichen Zeichenketten zur Angabe der Zoll-Nennweite (z.B. 1 1/2‘‘ statt 1.5) können nachträglich in der Datenbank für das Attributen NPS_INCH generiert werden. Dazu dient das HiCAD-Makro ANLDB_ZOLLATTRIGEN.MAC im Ordner \HICAD\MAKROANL.
