Variante für Bauteilart: Dichtung (Anl)

Regeln zum Erstellen von Varianten für Anlagenbau-Bauteile

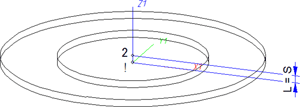

Benannte isolierte Punkte

Benennung	Aufgabe	Bemerkung	Lage im Koordinatensystem
!	Anschlusspunkt	Passpunkt	im Ursprung (0,0,0)
2	Anschlusspunkt		X = 0, Y = 0, Z > 0

Variablennamen

Name	Beschreibung	Attribut (optional)
L	Strecke zwischen Punkt “!“ und “2“	LAENGE

Wenn die in der Spalte Name angegebenen Variablennamen verwendet werden, braucht man ihnen mit dem Varianteneditor keine Attribute zuzuordnen. Sind aber andere Variablennamen gewünscht, müssen die in der Spalte Attribut angegebenen Attribute zugeordnet werden.

Ein Variablenname darf aus maximal 4 Zeichen bestehen und weder Leer- noch Sonderzeichen enthalten.

VAD-Datei

Die VAD-Datei ist mit dem Varianteneditor so zu erweitern, dass sie Werte für die hier angegebenen Größen enthält und die vorgegebene Attributzuordnung eingetragen ist:

Größe Alle Abmessungen sind grundsätzlich in Millimetern anzugeben; Ausnahme: Zoll-Nennweite	Variable (Vorschlag)	Zugeordnetes Attribut
Nennweite, Anschluss “!“ und “2“	N	NENNWEITE
Dichtungsdicke (Werte gleich denen von Variable L)	S	DICKE

Zusätzlich, nur wenn die entsprechende Norm die Nennweite in Zoll angibt:
Zoll-Nennweite, Anschluss “!“ und “2“	NI	N_INCH
Da in der VAD-Datei nur Dezimalzahlen als Parameterwerte gespeichert werden, muss die Zoll-Nennweite auch als Dezimalzahl eingetragen werden (z.B. 1.5 für 1 1/2‘‘).

Gegebenenfalls muss noch der Längenvariablen das Attribut LAENGE zugeordnet werden (siehe oben unter Variablennamen).

Variantenabgleich

Beim Variantenabgleich sind noch Werte für die Attribute einzugeben, die für alle Ausprägungen der Variante gleichermaßen gelten sollen.

Es müssen mindestens für die folgenden Attribute Werte eingetragen werden:

Attribut	Beschreibung
BENENNUNG	Benennung des Bauteils
COMPONENT_TYPE	Teiletyp (immer = Halbzeug+Anlagenbau) nur bei HELiOS-Datenbank
NORMBEZEICHNUNG	Normbezeichnung des Bauteils (ist für alle Ausprägungen gleich!) Ein Eintrag ist auch notwendig, wenn das Bauteil keiner Norm entspricht.

ANSCHLUSSART	Anschlussart zu Anschluss “!“ und “2“ (Wert = 20000 für Flanschverbindung)

Bitte achten Sie beim Einsatz der HELiOS-Datenbank auf die richtige, der Bauteilart entsprechende Klassifizierung.

Behandlung von Zoll-Nennweiten in der HELiOS-Datenbank:

Beim Variantenabgleich werden die Zoll-Nennweiten zunächst nur als Dezimalzahlen in das Attribut N_INCH übernommen. Die üblichen Zeichenketten zur Angabe der Zoll-Nennweite (z.B. 1 1/2‘‘ statt 1.5) können nachträglich in der Datenbank für das Attributen NPS_INCH generiert werden. Dazu dient das HiCAD-Makro ANLDB_ZOLLATTRIGEN.MAC im Ordner \HICAD\MAKROANL.
