R+I-Symbol zeigen (Anl)

3D-Anlagenbau > R+I-Zuordnung > R+I-Symbol zeigen

Ist das zugehörige R+I-Schema noch nicht geladen, geschieht dies hier automatisch. Zusätzlich haben Sie die Möglichkeit sich zu einem Bauteil, oder einer Rohrleitung des Aufstellungsplans das zugehörige R+I-Symbol auf dem entsprechenden Schema-Blatt anzeigen zu lassen. Das zugehörige Symbol erscheint farblich markiert.

Folgende Funktionen stehen zur Verfügung:

	R+I-Symbol zum Bauteil zeigen
	R+I-Symbol zu allen Bauteilen zeigen
	R+I-Symbol zur Rohrleitung zeigen

Beim Wechsel zu einer Szene im HiCAD-Modul R+I-Schemata wird automatisch in den Objekt-Modus umgeschaltet. Der Element- und der Gruppenmodus stehen nicht zur Verfügung.

R+I Symbol zum Bauteil zeigen

3D-Anlagenbau > R+I-Zuordnung > R+I-Symbol zum Bauteil zeigen

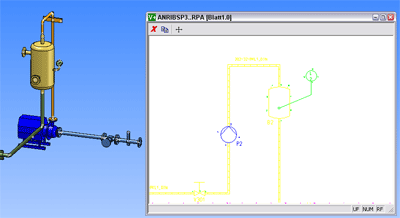

Wählen Sie das gewünschte Bauteil aus.HiCAD wechselt dann automatisch in das Fenster des zugehörigen R+I-Schemas, in dem das zum gewählten Bauteil gehörende Symbol farbig markiert ist.

Im Auswahlfenster können Sie durch Aufziehen eines Rechtecks einen Ausschnitt vergrößern. Darüber hinaus können Sie das Mausrad verwenden, um den Ausschnitt zu verkleinern/vergrößern.

In der Menüleiste des Fensters stehen folgende Funktionen zur Verfügung:

	Beenden des Fensters
	Auswahl eines anderen Blattes
	Gesamtansicht des Blattes

R+I Symbol zu allen Bauteilen zeigen

3D-Anlagenbau > R+I-Zuordnung > R+I-Symbol zu allen Bauteilen zeigen

Hier werden die R+I-Symbole aller Bauteile angezeigt.

HiCAD wechselt dazu automatisch in das Fenster des zugehörigen R+I-Schemas. Alle Symbole, zu denen im Aufstellungsplan ein zugeordnetes Bauteil existiert, werden farblich hervorgehoben.

Der weitere Ablauf erfolgt wie bei der Funktion in R+I Symbol zum Bauteil zeigen.

R+I-Symbol zur Rohrleitung zeigen

3D-Anlagenbau > R+I-Zuordnung > R+I-Symbol zur Rohrleitung zeigen

Wählen Sie die gewünschte Rohrleitung im Aufstellungsplan aus und bestätigen Sie die Auswahl. HiCAD wechselt dazu automatisch in das Fenster des zugehörigen R+I-Schemas. Die zugehörige Rohrleitung wird farbig markiert.

Der weitere Ablauf erfolgt wie bei der Funktion in R+I Symbol zum Bauteil zeigen.
