Symbolkopplung prüfen (Anl)

Anlagenbau > R+I-Zuordnung > Laden > Symbolkopplung prüfen

Mit dieser Funktion können Sie prüfen, welche Bauteile des Aufstellungsplans mit einem Symbol des R+I-Schemas gekoppelt sind.

Dazu gehen Sie folgendermaßen vor:

1. Bestimmen Sie in den Anlagenbau-Einstellungen auf der Registerkarte Kopplung mit R+I-Schema die Bauteilarten, die bei der Prüfung berücksichtigt werden sollen. Klicken Sie dazu auf die Schaltfläche Liste, wählen Sie die gewünschten Bauteilarten und beenden Sie das Fenster mit OK.
2. Laden Sie die Anlagenbau-Konstruktion, die geprüft werden soll.
3. Aktivieren Sie die Funktion Symbolkopplung prüfen.
4. Es erscheint die Kontrollabfrage Prüfung jetzt ausführen?. Beantworten Sie die Frage mit Ja.
5. Ist der aktuellen Anlagenbau-Konstruktion kein R+I-Schema zugeordnet, erfolgt die Meldung Es ist kein R+I-Schema zugeordnet. Die Funktion wird dann beendet.

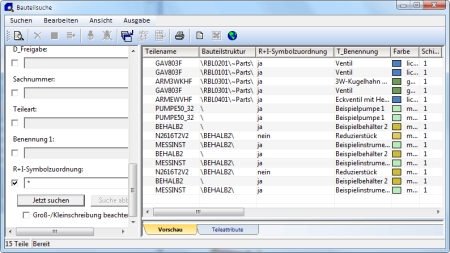

Ist ein R+I-Schema zugeordnet, dann wird das Dialogfenster Bauteilsuche angezeigt. Aktivieren Sie Im Dialogfenster Bauteilsuche die Checkbox R+I-Symbolzuordnung, geben Sie einen Suchfilter (z.B. *) ein und klicken Sie auf Jetzt suchen.

Das Suchergebnis wird rechts im Dialogfenster angezeigt. In der Spalte R+I-Symbolzuordnung bedeutet der Eintrag ja, dass dem Bauteil ein R+I-Symbol zugeordnet ist. Bei nein ist kein R+I-Symbol zugeordnet. Ein leerer Eintrag bedeutet, dass das Bauteil bei der Prüfung nicht berücksichtigt wurde.

 Verwandte Themen

Bezug zum R+I-Schema (Anl) • Zugeordnetes R+I-Schema (Anl) • Fließbilder (R+I)
