Diese Funktion verwenden Sie, um Rohre, die zu verschiedenen Rohrleitungen gehören und die unterschiedliche Durchmesser haben können, miteinander zu verbinden. Voraussetzung ist, dass Sie die zu verbindenden Rohre bereits in den Aufstellungsplan eingefügt haben. Dabei muss das anzuschließende (dünnere) Rohr mit einem seiner beiden Anschlusspunkte auf der Mittellinie des (dickeren) Rohres liegen, mit dem es verbunden werden soll.

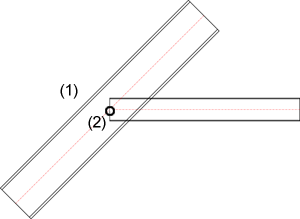

Nach dem Aufruf der Funktion identifizieren Sie das Rohr, an das angeschlossen wird (1). Anschließend bestimmen Sie den Anschlusspunkt (Punktoption J) des anzuschließenden Rohres (2).
Innerhalb einer Rohrleitung funktioniert das Anschließen von Rohren automatisch.
Verwandte Themen
Bauteil-Tools (Anl) • Anlagenbaufunktionen
Version 1702 - HiCAD Anlagenbau | Ausgabedatum: 9/2012 | © Copyright 2012, ISD Software und Systeme GmbH

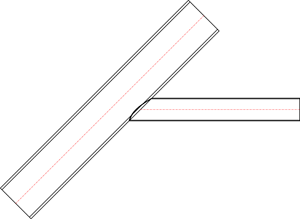

Beispiel
