PAA-Editor (Anl)

Anlagenbau > Bauteildaten-Tools > PAA-Editor

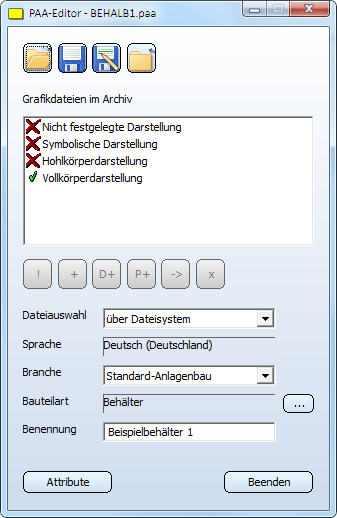

Mit diesem Tool können Sie aus den Dateien für die verschiedenen Darstellungen eines Anlagenbauteils ein PAA-Archiv erstellen, bzw. den Inhalt eines PAA-Archivs ändern. Voraussetzung ist, dass das Bauteil nicht parametrisiert ist, d.h. keine Variante darstellt.

Konfigurationsmöglichkeit

Dateiauswahl	Diese Feld entscheidet über die Quelle für die Bauteildatei. Diese können Sie über die Listbox auswählen. Falls HELiOS aktiv ist, dann ist die Auswahl über den Dokumentstamm und/oder den Teilestamm möglich.
Sprache	Hier wird die aktuelle Arbeitssprache angezeigt.
Branche	Über diese Listbox können Sie die Branche wechseln. Dabei haben Sie die Wahl zwischen Standard-Anlagenbau und Luftleitungen. Eine Umschaltung auf Maschinenbau und andere ist derezit nicht vorgesehen.
Bauteilart	Die Bauteilart innerhalb der gewählten Branche definieren Sie durch einen Klick auf den Button Die Bauteilart innerhalb der Branche ist nun definierbar durch einen Klick auf die Schaltfläche .

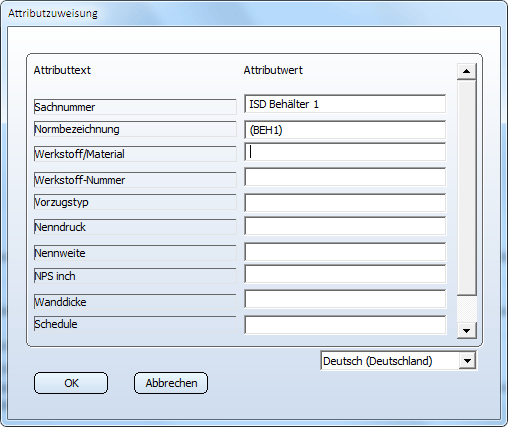

Attribute	Die konstante Attribute, die für die gewählte Bauteilart vorgegeben sind, lassen sich hier editieren. Nach einem Klick auf die Schaltfläche Attribute wird das Fenster Attributzuweisung angezeigt, in dem die konstanten Attribute aufgelistet werden. Attributzweisung
Benennung	Dieses Feld wird unabhängig vom Fenster Attributzuweisung separat zur Definition des konstanten Attributs BENENNUNG benutzt.

Laden und Speichern

Mit dem PAA-Editor lassen sich Variantendateien (KRA, PAA). Die Auswahl kann entweder über das Windows Dateisystem erfolgen oder - beim Einsatz von HELiOS - über den Dokument- und/oder Teilestamm erfolgen.

Über Dateisystem

Wählen Sie in der Listbox Dateiauswahl den Eintrag über Dateisystem. Klicken Sie dann auf Archiv öffnen .

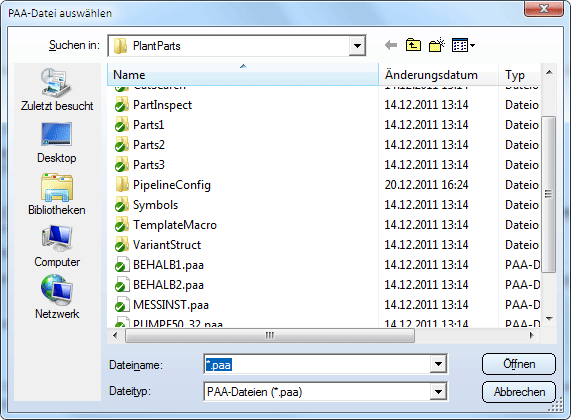

Der Standard-Dialog zur Auswahl einer Bauteildatei wird geöffnet. Das Default-Verzeichnis zur Auswahl ist durch den unter 6: in der Datei FILEGRUP.DAT eingetragenen Verzeichnispfad festgelegt. Die Default-Einstellung ist i.a. das HiCAD-Unterverzeichnis PlantParts.

Über Dateisystem

über HELiOS

Sie können auch eine Archivdatei (PAA) via HELiOS wählen. Wählen Sie dazu in der Listbox Dateiauswahl mit Datenbank über Dokumentstamm oder mit Datenbank über Teilestam. Klicken Sie dann auf Archiv öffnen.

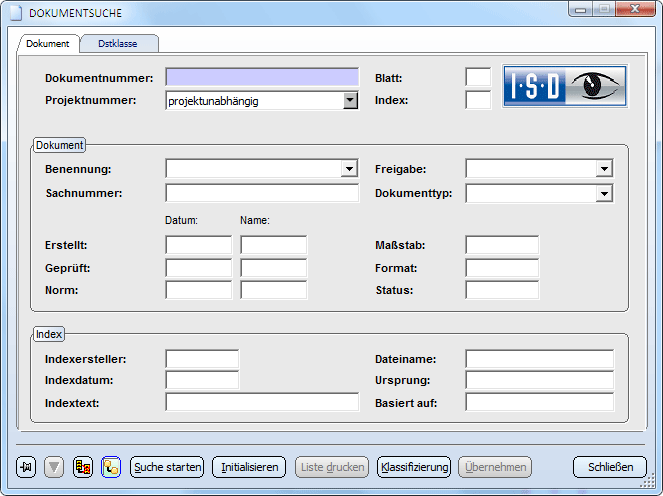

Die HELiOS-Suche-Maske wird geöffnet. Beachten Sie, dass die ausgewählte Archivdatei nur im Vault-Server liegen darf, wenn dieser aktiv ist.

Über HELiOS

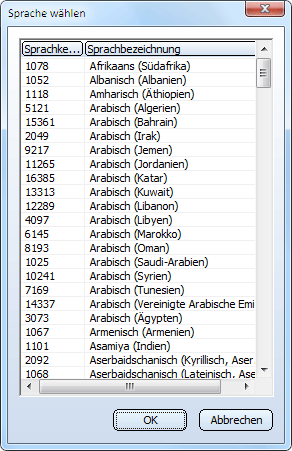

Wenn die zu ladende Bauteildatei kein Sprachinformation besitzt (dies ist z.B. bei einer KRA-Datei der Fall), erscheint der folgende Dialog zur Auswahl einer Arbeitssprache. Wählen Sie eine Sprache in der Liste und bestätigen Sie mit OK. Mit Abbrechen wird die von HiCAD benutzte Sprache als Arbeitssprache gesetzt. Der ausgewählte Sprachenname wird dann in das Textfeld Sprache eingetragen.

Sprachauswahl

Die Schaltflächen

Archiv Speichern und
Archiv Speichern unter

dienen zur Speicherung der Bauteildatei.

Obwohl eine KRA-Datei geladen werden kann, wird das Speichern immer als PAA-Datei ausgeführt. Speichern in einer KRA-Datei ist nicht möglich.

Eine vom Vault-Server geladene PAA-Datei wird auch direkt im Vault-Server gespeichert.

Ein zu speichernder Status wird durch das Zeichen * im Dialogtitel hingewiesen.

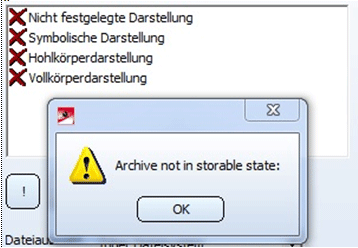

Die Speicherung eines ungültigen Status führt zu einer Warnung. Dies kann z.B. passieren, wenn man keine Darstellungsart im Archiv definiert hat.

Mit Archiv schließen können Sie die geladene Bauteildatei wieder schließen. Beim Schließen mit einem zu speichernden Status wird gefragt, ob Sie die Änderungen speichern wollen.

Bearbeiten von Archiven

Wird ein PAA-Archiv geladen, dann werden alle möglichen Darstellungsarten aufgelistet. Ein rotes Kreuz bedeutet, die Darstellungsart ist nicht vorhanden, während der grüne Haken anzeigt, dass diese Darstellungsart im Archiv enthalten ist. Die Bearbeitungsfunktionen beziehen sich auf die markierte Listenzeile. Welche Funktion aktiv sind, hängt davon ab, ob die markierte Listenzeile eine im Archiv noch nicht vorhandene Darstellungsart markiert oder eine bereits vorhandene.

	Darstellungsart neu deklarieren Diese Funktion kann nicht auf die symbolische Darstellung angewendet werden. Man kann hiermit Grafikdateien, die im Archiv vorhanden sind und denen eine bestimmte Darstellungsart zugewiesen wurde, umdeklarieren, das heißt, dass sie nun eine andere Darstellungsart zugewiesen bekommen. Nach dem Klick auf diesen Button erscheint ein Dialog mit allen möglichen Darstellungsarten. Klicken Sie die gewünschte Darstellungsart und bestätigen mit OK.
	Darstellungsart hinzufügen über Dateisystem Mit dieser Funktion können die Grafikdateien für die markierte Darstellungsart in das aktuelle PAA-Archiv eingefügt werden. Als Quelle wird entweder ein anderes PAA-Archiv oder eine KRA-Datei via Windows-Filesystem gewählt. Eine Warnung wird ausgegeben, falls in der Quelldatei nicht der gleiche Konfigurationstyp wie im aktuellen Archiv existiert, die Funktion wird dann abgebrochen.
	Darstellungsart hinzufügen über Dokumentstamm Diese Funktion ist aktiviert falls Helios aktiv ist. Mit dieser Funktion können die Grafikdateien für die markierte Darstellungsart in das aktuelle PAA-Archiv eingefügt werden. Als Quelle wird ein anderes PAA-Archiv gewählt via Helios-Dokumentsuchmaske. Die ausgewählte Archivdatei darf im Vault Server liegen, wenn der Vault Server aktiv ist.
	Darstellungsart hinzufügen über Teilestamm Diese Funktion ist aktiviert falls Helios aktiv ist. Mit dieser Funktion können die Grafikdateien für die markierte Darstellungsart in das aktuelle PAA-Archiv eingefügt werden. Als Quelle wird ein anderes PAA-Archiv gewählt via Helios-Bauteilsuchmaske. Die ausgewählte Archivdatei darf im Vault Server liegen, wenn der Vault Server aktiv ist.
	Darstellungsart exportieren Mit dieser Funktion können die Grafikdateien der markierten Darstellungsart zusammen mit den zugehörigen von der Darstellungsart unabhängigen Dateien in einem neuen PAA-Archiv gespeichert werden.
	Darstellungsart löschen Hiermit werden die Grafikdateien der markieren Darstellungsart aus dem aktuellen PAA-Archiv gelöscht.
