Teilestruktur einer Rohrleitung (Anl)

Teilenamen

Bei den in HiCAD 3D Anlagenbau verwendeten Automatismen werden beim Erstellen und Belegen von Rohrleitungen die Namen der Bauteile automatisch generiert. Dies gilt beispielsweise für

die Bauteilgruppe		~parts
die Bemaßung		~Dimensioning
den Leitkantenzug		~CEdge
Symbole		~Symbol
Vollkörper		~Solid
Steigungsdreiecke		~Triangles

Teilestruktur

Beim Anlegen von Rohrleitungen erzeugt HiCAD die Teilestruktur automatisch, unter Berücksichtung der oben aufgeführten Konventionen für den Teilenamen.

Beispiel:

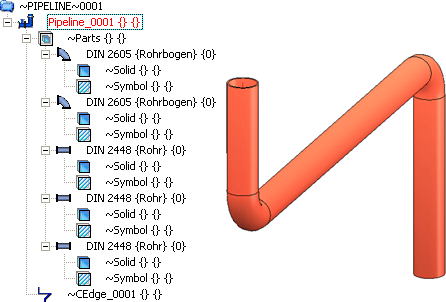

Struktur und Grafik eines Auftstellungsplans

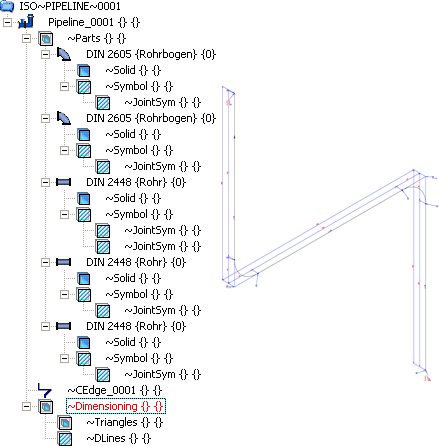

Struktur und Grafik der entsprechenden Rohrleitungsisometrie

Beim automatischen Austausch von Bauteilen werden die neu eingebauten Teile immer unterhalb des Teils ~Parts angeordnet.
