Normteilbezeichnungsfahne (3D)

3D-Bemaßung + Text > Text > Normbezeichnung

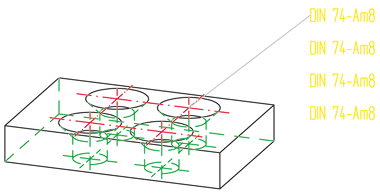

Mit dieser Funktion ordnen Sie Normteilen und -bearbeitungen eine Beschriftung zu. Dabei werden die aktuellen Einstellungen für Normteilbeschriftungen verwendet, die Sie im Kontextmenü für Normteilbezeichnungsfahnen - unabhängig von den Einstellungen für andere Beschriftungen - festlegen.

1. Identifizieren Sie eine Kante des Normteils bzw. der Normbearbeitung.
2. Bestimmen Sie den Anfangspunkt der Hinweislinie.
3. Legen Sie die Knickpunkte und den Endpunkt fest.
4. Mit der rechten Maustaste schließen Sie die Bestimmung der Hinweislinie ab und die Beschriftung wird erzeugt.
