Texte korrigieren (3D)

3D-Bemaßung + Text > Text > Text neu

Zur Korrektur und Bearbeitung von 3D-Texten stehen unter die folgenden Funktionen zur Verfügung:

	Text verschieben (Neuer Punkt)
	Text verschieben (2 Punkte)
	Text drehen, um X-Achse
	Text drehen, um Y-Achse
	Text drehen, um Z-Achse
	Text einblenden
	Text ausblenden
	Text editieren
	Maßstabsabhängig

Text verschieben, neuer Punkt

3D Bemaßung + Text > Text > Text neu > Text verschieben, neuer Punkt

Mit dieser Funktion verschieben Sie 3D-Texte.

1. Identifizieren Sie den Text in der Nähe seines Bezugspunktes.
2. Legen Sie die neue Position dieses Punktes fest.

Texte lassen sich auch per Drag&Drop verschieben. Klicken den Text in der Nähe seines Bezugspunktes mit der linken Maustaste an, halten Sie die linke Maustaste gedrückt und bewegen Sie die Maus. Der Text hängt am Cursor, und Sie können ihn an die gewünschte Position setzen. Dabei können Sie auch die Punktoptionen verwenden (Doppelklick linke Maustaste -> Punktoptionsmenü).

Text verschieben, zwei Punkte

3D Bemaßung + Text > Text > Text neu > Text verschieben, 2 Punkte

Mit dieser Funktion verschieben Sie 3D-Texte durch Angabe eines Verschiebevektors.

1. Identifizieren Sie den Text in der Nähe seines Bezugspunktes.
2. Legen Sie den Anfangs- und Endpunkt des Verschiebevektors fest.

Texte lassen sich auch per Drag&Drop verschieben. Klicken den Text in der Nähe seines Bezugspunktes mit der linken Maustaste an, halten Sie die linke Maustaste gedrückt und bewegen Sie die Maus. Der Text hängt am Cursor, und Sie können ihn an die gewünschte Position setzen. Dabei können Sie auch die Punktoptionen verwenden (Doppelklick linke Maustaste -> Punktoptionsmenü).

Text drehen, um X-, Y- oder Z-Achse

3D Bemaßung + Text > Text > Text neu > Text drehen , ,

Mit diesen Funktionen drehen Sie Texte um die X-, die Y-oder die Z-Achse.

Bestimmen Sie den Drehwinkel.

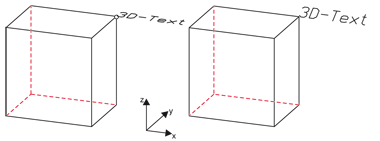

3D-Text gedreht um 30 ° gegenüber der X-Achse (rechts)

Text ein-/ausblenden

3D Bemaßung + Text > Text > Text neu > ein-/ausblenden ,

Mit dieser Funktion können Sie 3D-Texte ein-/ausblenden. Dabei können Sie wählen, ob Sie einzelne Texte, alle Texte des aktiven Teils oder alle Texte der Szene nur in der aktiven Ansicht oder in allen Ansichten ein- bzw. ausblenden wollen.

Text editieren

3D Bemaßung + Text > Text > Text neu > Text editieren

Mit dieser Funktion können Sie 3D-Texte bearbeiten. Dazu wird nach der Identifizierung des Textes (in der Nähe seines Bezugspunktes) der Texteditor aufgerufen. Nehmen Sie die gewünschten Änderungen vor und verlassen Sie den Editor mit OK.

Alternativ können Sie den Texteditor auch durch einen Doppelklick (linke Maustaste) auf den zu ändernden Text (in der Nähe seines Bezugspunktes) starten.

Maßstabsabhängig

3D Bemaßung + Text > Text > Text neu > Maßstabsabhängig ?

Mit dieser Funktion können Sie 3D-Texte als maßstabsabhängig definieren. Bei einer Änderung des Maßstabs wird der Text dann entsprechend skaliert.

Um einen Text maßstabsabhängig zu machen oder diese Eigenschaft wieder aufzuheben:

• Aktivieren Sie die Funktion Maßstabsabhängig.
• Wählen Sie, ob einzelne Texte, alle Texte des aktiven Teils oder alle Texte der Szene bearbeitet werden sollen.
• Anschließend fragt HiCAD, ob die Texte maßstabsabhängig sein sollen. Klicken Sie auf Ja, um diese Eigenschaft zuzuweisen bzw. auf Nein, wenn Sie diese Eigenschaft wieder aufheben wollen.
• Haben Sie einzeln gewählt, dann identifizieren Sie die gewünschten Texte in der Nähe ihres Bezugspunktes. Sie beenden die Identifizierung mit der rechten Maustaste.
