Teil austauschen (3D)

Konstruktion > Teil einfügen > 3D-Teil austauschen

Mit dieser Funktion lassen sich 3D-Teile der aktiven Konstruktion gegen andere, als KRA- oder KRP-Datei gespeicherte 3D-Teile austauschen. Sie finden die Funktion auf der Registerkarte Konstruktion unter Teil einfügen.

1. Aktivieren Sie - vor dem Funktionsaufruf - zunächst das Teil, das ausgetauscht werden soll. Wählen Sie dann neue Teil aus.
2. HiCAD blendet das gewählte Teil als Vorschau ein und fordert Sie auf, einen Passpunkt auf diesem Teil zu bestimmen. Mit der rechten Maustaste können Sie den Nullpunkt des Teilekoordinatensystems übernehmen.
3. Anschließend bestimmen Sie die Lage des zuvor angegebenen Punktes in der Konstruktion.

Das neue Teil wird so in der Konstruktion platziert, dass die Richtungen seines Teilekoordinatensystems mit den Richtungen des auszutauschenden Teils übereinstimmen. Die Position des Nullpunktes des Teilekoordinatensystems ergibt sich durch die Passpunkte. Wenn Sie also bei der Bestimmung der Passpunkte in beiden Fällen den Nullpunkt übernehmen, stimmen die Teilekoordinatensysteme überein.

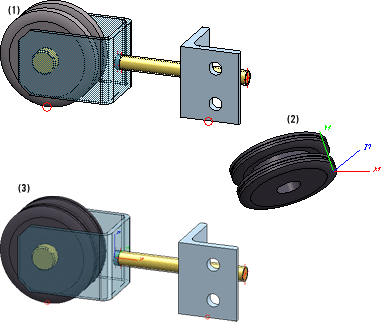

(1) Original, (2) Austauschteil, (3) nach dem Austausch (Übernahme der Nullpunkte)
