(1) Innenzyklus, (2) Außenzyklus

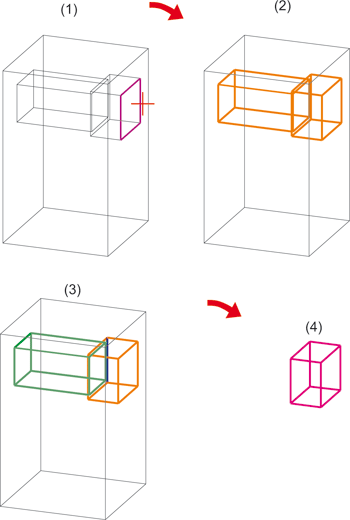

Das Beispiel zeigt den kombinierten Einsatz der Modi Flächen hinzufügen und Flächen entfernen. Aus dem in der Abbildung dargestellten Teil soll nur der vordere Teil der Bohrung gelöscht werden.
(1) Modus: Flächen hinzufügen, Funktion Lochzyklus wählen, Identifizierung des Innenzyklus
(2) Die gesamte Bohrung wird markiert. Der linke hintere Teil der Bohrung soll aber nicht bearbeitet werden.
(3) Modus: Flächen entfernen, Funktion Einzelne Flächen wählen, Identifizieren der vier hinteren Flächen
(4) Nach dem Verlassen des Flächenauswahlmenüs mit Weiter: zur Bearbeitung gewählte Flächen

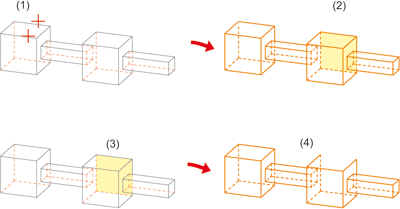

Das Beispiel zeigt den kombinierten Einsatz der Modi Flächen hinzufügen und Flächen entfernen. Aus dem in der Abbildung dargestellten Teil soll nur der vordere Teil der Bohrung gelöscht werden.
(1) Modus: Flächen hinzufügen, Funktion Oberfläche wählen, Identifizierung des Startfläche
(2) Das ganze Teil wird markiert. Die schraffierte Fläche soll aber nicht bearbeitet werden.
(3) Modus: Flächen entfernen, Funktion Einzelne Flächen wählen, Identifizieren der Fläche
(4) Nach dem Verlassen des Flächenauswahlmenüs mit Weiter: zur Bearbeitung ausgewählte Flächengruppe
(1) 1. Fläche, (2) 2. Fläche, (3) gemeinsame Kante
