Flächenverband generieren
Mit dieser Funktion vereinigen Sie Flächen zu einem Flächenverband. Ist dieser Flächenverband in sich geschlossen, bilden diese Flächen einen Volumenkörper (Solid). Die Funktion ist beispielsweise dann sinnvoll einsetzbar, wenn Sie IGES-Dateien einlesen und dabei importierte Flächenkörper in Solids umwandeln wollen.
Folgendes ist bei Ausführung der Funktion zu beachten:
- Die Flächen, aus denen der Flächenverband bestehen soll, müssen alle zu einem Teil gehören. Beim Einlesen von IGES-Dateien sind die Parameter entsprechend zu setzen. Anderenfalls müssen Sie die Bauteilstruktur mit der Funktion 3D-Teilestruktur ändern nachbearbeiten.
- Die Flächen des generierten Flächenverbandes können anschließend mit der Funktion Flächenverband invertieren bearbeitet werden, um ggf. Vorder- und Rückseite einzelner Flächen zu vertauschen. An dieser Stelle sei auch auf die Funktion 3D-Rückflächen schattieren hingewiesen, mit der Sie die Rückflächen von Bauteilen andersfarbig darstellen können.
Flächenverband auflösen
Mit dieser Funktion lösen Sie einen Flächenverband auf.
Auf diese Weise können Sie z.B. ein Solid in ein Teil mit freien Flächen umwandeln.
Flächenverband invertieren

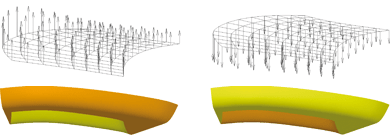

Mit dieser Funktion vertauschen Sie die Vorder- und Rückseite einer Freiformfläche. Diese ist jedoch nur möglich bei isolierten Freiformflächen, also beispielsweise nicht bei Freiformflächen, die beim Runden entstehen.
Optisch sichtbar wird das Vertauschen von Vorder- und Rückseite u.a. beim Schattieren von Rückflächen oder bei der Darstellung der Freiformflächennormalen. Bei der Übergabe von Daten an CNC-Maschinen kann ein Teil dadurch auch von der anderen Seite gefräst werden.
(1) Ausgangsteil mit gewählten Flächen, (2) Zielteil, (3) Ausgangsteil nach Ausführung der Funktion (4) Zielteil nach Ausführung der Funktion
