3D-Standard > Tools > Fläche > Weitere > Fläche entnehmen
Mit dieser Funktion ordnen Sie Flächen eines Teils einem anderen Teil zu.
Identifizieren Sie zunächst das Zielteil.
Dieses Teil darf kein Solid
sein.
Bestimmen Sie dann - jeweils durch Identifizierung zweier Kanten - die Flächen, die dem Zielteil zugeordnet werden sollen. Beenden Sie die Identifizierung mit der rechten Maustaste.
Die gewählten Flächen werden aus den Teilen, zu denen sie vorher gehörten, gelöscht und dem Zielteil zugeordnet.

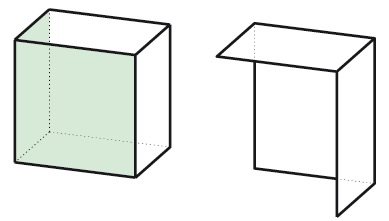

Links: Ausgangsteil mit gewählten Flächen, Rechts: Zielteil

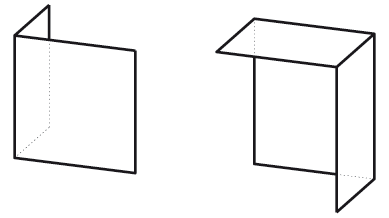

Zielteil nach Ausführung der Funktion
Ausgangsteil nach Ausführung der Funktion
