Teile-Offset (3D)

3D-Standard > Bearbeiten > Offset

Mit dieser Funktion erzeugen Sie ein Offset des aktiven Teils.

1. Geben Sie die Wandstärke ein.
2. Wählen Sie, ob das Offset innerhalb oder außerhalb erzeugt werden soll. Aktivieren Sie dazu unter Richtung den gewünschte n Radio Button.
3. Identifizieren Sie dann in der Konstruktion nacheinander die wegfallenden Flächen. Alle Flächen werden in der Listbox Flächen löschen angezeigt.



   Wollen Sie ausgewählte Flächen wieder entfernen, dann klicken Sie mit der rechten Maustaste auf den Eintrag in der Listbox und wählen Sie Löschen.
4. Klicken Sie auf Vorschau, um sich das Offset vorab anzeigen zu lassen. Soll das Offset wie angezeigt übernommen werden, dann klicken Sie auf Erzeugen.

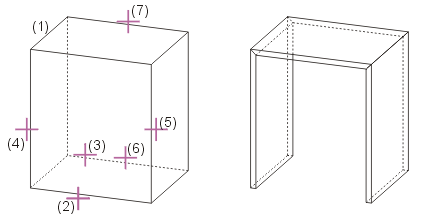

Links:  (1) Aktiver Quader, (2) bis (7) Kanten für wegfallende Flächen, Rechts: Erzeugtes Offset
