3D-Standard > Bearbeiten > Fasen
Zum Fasen von Ecken aktivieren Sie zunächst das Optionsfeld
Ecken im Dialogfenster
Fasen.
Anschließend stehen in der Auswahlbox die Eingabearten Länge und 3 Längen zur Verfügung. Je nach gewählter Eingabeart sind dann verschiedene Werteingaben erforderlich:
Die in der Ecke aufeinander treffenden Kanten werden mit derselben Länge gefast.
Hier werden die in der Ecke aufeinander treffenden Kanten durch Angabe von drei Längenwerten gefast. Geben Sie die drei Längenwerte ein. Die Feldtexte im Eingabefenster werden in unterschiedlichen Farben dargestellt. Nach der Identifizierung einer Ecke werden die Kanten, für die der jeweilige Längenwert gilt, in der entsprechenden Farbe markiert.

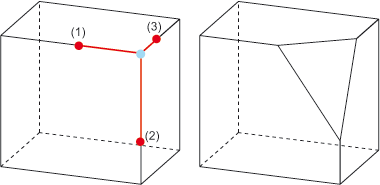

Ecke fasen durch Angabe dreier Längen (1) - (3)
Bei dieser Eingabeart können Sie nur eine
Ecke identifizieren.
