Boolesche Operationen (3D)

3D-Standard > Bearbeiten > Add...

Mit den Funktionen

Addieren
Subtrahieren und
Schnittmenge

führen Sie Boolesche Operationen durch.

Die Funktionen stehen jeweils in zwei Varianten zu Verfügung:

	Addieren Erzeugt die boolesche Vereinigung des aktiven Teils mit einem beliebigen anderen Teil der Konstruktion. Dabei werden auch die Nebenteile berücksichtigt.
	Addieren ohne Nebenteile Erzeugt die boolesche Vereinigung des aktiven Teils mit einem beliebigen anderen Teil der Konstruktion. Nebenteile werden hier nicht berücksichtigt.
	Subtrahieren Subtrahiert ein beliebiges Teil der Konstruktion vom aktiven Teil. Dabei werden auch die Nebenteile berücksichtigt.
	Subtrahieren ohne Nebenteile Subtrahiert ein beliebiges Teil der Konstruktion vom aktiven Teil. Nebenteile werden hier nicht berücksichtigt.
	Schnittmenge Bildet die Schnittmenge des aktiven Teils mit einem anderen Teil der Konstruktion. Dabei werden auch die Nebenteile berücksichtigt.
	Schnittmenge ohne Nebenteile Bildet die Schnittmenge des aktiven Teils mit einem anderen Teil der Konstruktion. Nebenteile werden hier nicht berücksichtigt.

Addieren

3D-Standard > Bearbeiten > Add... +/-

Mit dieser Funktion addieren Sie das aktive Teil und ein beliebiges anderes Teil der Konstruktion. Das aktive Teil wird mit dem identifizierten Teil boolesch vereinigt.

Identifizieren Sie das zu addierende Teil.
Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

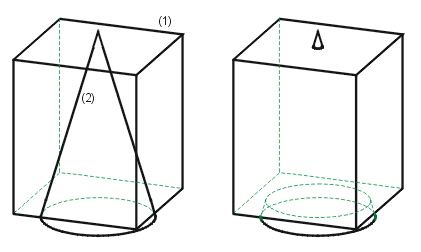

Links: (1) Aktiver Quader, (2) zu addierender Kegel, Rechts: Boolesche Vereinigung der Teile

Subtrahieren

3D-Standard > Bearbeiten > Add... > Subtrahieren

Subtrahiert ein beliebiges Teil der Konstruktion vom aktiven Teil.

Identifizieren Sie das Teil, das subtrahiert werden soll.
Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

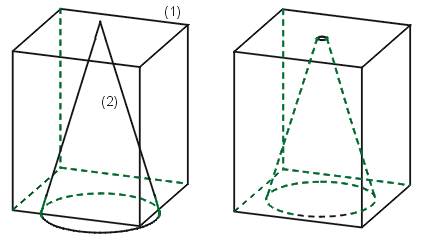

Links: (1) Aktiver Quader, (2) zu subtrahierender Kegel, Rechts: Ergebnis der Subtraktion

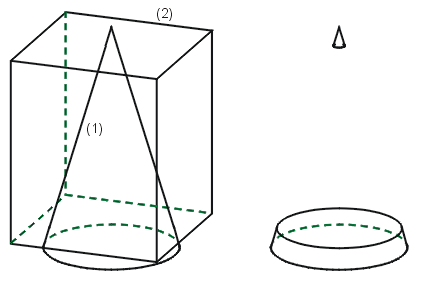

Links: (1) Aktiver Kegel, (2) zu subtrahierender Quader

Rechts: Ergebnis der Subtraktion

Schnittmenge

3D-Standard > Bearbeiten > Add... > Schnittmenge

Bildet die Schnittmenge des aktiven Teils mit einem anderen Teil der Konstruktion.

Identifizieren Sie das gewünschte Teil.
Soll das Teil nach der Operation erhalten bleiben, beantworten Sie die Abfrage mit Ja.

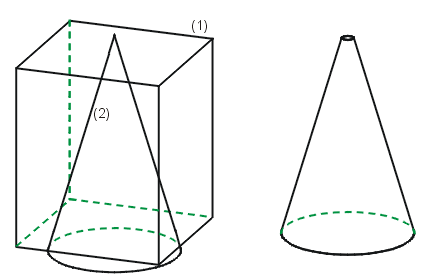

Links: (1) Aktiver Quader, (2) Kegel für den Schnitt
Rechts: Ergebnis
