Skizzentransformation Redo/Undo (3D)

Letzte Transformation wiederholen, Linienzug

wendet die zuletzt an der aktiven Skizze vorgenommene Transformation auf einen kompletten Linienzug der Skizze an

Letzte Transformation wiederholen, aktive Skizze

wiederholt die zuletzt an der aktiven Skizze vorgenommene Transformation für die ganze Skizze

Letzte Transformation zurück, einzeln

kehrt die zuletzt ausgeführte Transformation um und wendet diese auf ein Linienelelement der aktiven Skizze an.

Beachten Sie:

Handelt es sich beim identifizierten Linienelement um das zuvor transformierte Linienelement, dann entspricht die Funktion einem Undo.

Letzte Transformation zurück, Linienzug

Kehrt die zuletzt vorgenommene Transformation um und wendet diese auf einen Linienzug der aktiven Skizze an.

Letzte Transformation zurück, aktive Skizze

Kehrt die zuletzt vorgenommene Transformation um und wendet diese auf die aktive Skizze an.

Ein Beispiel

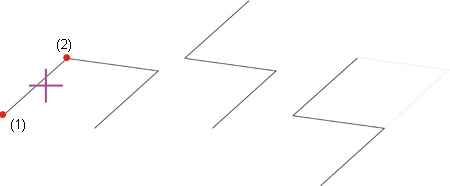

In der linken Skizze wurde die markierte Kante verschoben (Anfangspunkt (1), Endpunkt (2)). Die mittlere Abbildung zeigt das Ergebnis. Wird dann die Funktion Letzte Transformation zurück auf die aktive Skizze angewendet, dann wird die zuvor verschobene Kante wieder in den Ausgangszustand zurückgesetzt, gleichzeitig werden aber die anderen Skizzenelemente auch entsprechend transformiert. Das Ergebnis ist rechts in der Abbildung dargestellt.
