Kanten verlängern/verkürzen (3D)

Skizze > Bearbeiten > Trimmen > Länge ändern

Kante verlängern bis Punkt

Skizze > Bearbeiten > Trimmen > Verlängern bis Punkt

Hier werden Linienelemente - Strecken oder Bögen – bis zu einem Punkt verlängert oder verkürzt.

Identifizieren Sie das Linienelement, und bestimmen Sie den Verlängerungs-/Verkürzungspunkt. Der Punkt muss nicht auf dem Linienelement oder dessen Verlängerung liegen. Es wird immer die Seite verkürzt bzw. verlängert, die näher am Identifizierungspunkt liegt.

Liegt der Punkt innerhalb des Linienelementes, dann wird das Element verkürzt. Dabei bedeutet innerhalb, dass der Punkt zwischen den gedachten Geraden liegt, die senkrecht zur Strecke durch die beiden Endpunkte verlaufen. Für den Kreisbogen gilt eine sinngemäße Definition.

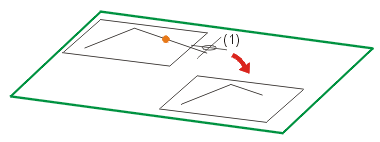

Beispiel

Kante verlängern bis Kante

Skizze > Bearbeiten > Trimmen > Verlängern bis Kante

Mit dieser Funktion können Sie Linienelemente - Strecken oder Bögen – bis zum theoretischen Schnittpunkt mit einem anderen Linienelement verlängern bzw. bis zu einem tatsächlich vorhandenen Schnittpunkt verkürzen..

1. Identifizieren Sie den zu verlängernden/verkürzenden Linienabschnitt.
2. Identifizieren Sie die Linie bis zu der verlängert/verkürzt werden soll.

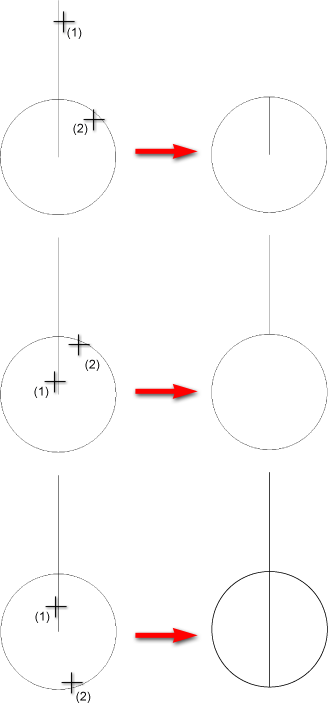

Beim Trimmen einer Linie an einem Kreis oder Bogen wird der gewählte Linienabschnitt bis zu dem Schnittpunkt mit der Kreis/Bogen verkürzt bzw. verlängert, der dem Identifizierungspunkt (für den Kreis/Bogen) am nächsten liegt.

Beispiele

Trimmen in Ansichtsebene

Skizze > Bearbeiten > Trimmen > Trimmen in Ansichtsebene

Auch hier löschen Sie den Abschnitt eines Linienelementes bis zum nächstliegenden Schnittpunkt mit einem anderen Linienelement. Allerdings werden die Linienelemente hier zunächst in die Ansichtsebene projiziert. Dort werden die Schnittpunkte bestimmt. Diese werden auf die Originalkante zurückprojiziert und das Teilstück wird entfernt. Im Fall von Kreisen und Ellipsen, die auf eine Strecke projiziert werden, werden evtl. mehrere Teilstücke entfernt.

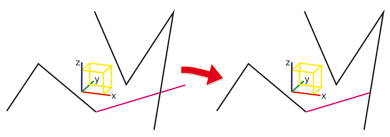

Beispiel (3D-Skizze)

Trimmen in Bearbeitungsebene

Skizze > Bearbeiten > Trimmen > Trimmen in Bearbeitungsebene

Mit dieser Funktion löschen Sie den Abschnitt eines Linienelementes bis zum nächstliegenden Schnittpunkt mit einem anderen Linienelement. Allerdings werden die Linienelemente hier zunächst in die aktuelle Bearbeitungsebene projiziert. Dort werden die Schnittpunkte bestimmt. Diese werden auf die Originalkante zurückprojiziert und das Teilstück wird entfernt. Im Fall von Kreisen und Ellipsen, die auf eine Strecke projiziert werden, werden evtl. mehrere Teilstücke entfernt.

Verlängern bis Fläche

Skizze > Bearbeiten > Trimmen > Verlängern bis Fläche

Linienelemente - Strecken oder Bögen - werden bis zu einer bestimmten Fläche verlängert oder verkürzt.

1. Identifizieren Sie den zu verlängernde/verkürzenden Linienabschnitt.
2. Bestimmen Sie die Fläche für die Verlängerung/Verkürzung durch Identifizierung zweier Kanten.

Verlängern um Wert

Skizze > Bearbeiten > Trimmen > Verlängern um Wert

Hier werden Linienelemente - Strecken oder Bögen - um einen bestimmten Wert verlängert oder verkürzt.

1. Identifizieren Sie die zu verlängernde/verkürzende Kante.
2. Geben Sie den Wert der Längenänderung ein. Bei negativen Werten wird die Kante verkürzt.

Ecken schließen

Skizze > Bearbeiten > Trimmen > Ecke schließen

Hier werden zwei Linienelemente miteinander verbunden. Die Linienelemente werden dabei verkürzt oder verlängert.

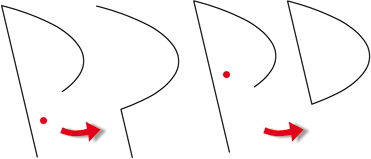

	Ecke schließen, über Innenecke Diese Funktion verbindet zwei Linienelemente durch Bestimmung der Innenecke. Bestimmen Sie die Innenecke. HiCAD versucht dann automatisch, die diesem Punkt nächstgelegenen Linienelemente zu verbinden. Beispiel
	Ecke schließen, über 2 LE Diese Funktion verbindet zwei Linienelemente.  Identifizieren Sie die beiden Linienelemente. Bestimmen Sie die Innenecke.
