Skizzenelemente löschen (3D)

LE löschen, Linienzug

löscht alle Kanten eines Linienzuges

Rundung/Fase löschen, einzeln

löscht einzelne Rundungsbögen oder Fasen. Die zugehörigen Kanten werden anschließend bis zu ihrem gemeinsamen Schnittpunkt verlängert.

Rundung löschen, Linienzug

löscht alle Rundungen eines Linienzuges. Die betroffenen Kanten werden bis zu ihrem Schnittpunkt verlängert

Punkt löschen

Löscht einzelne isolierte Punkte.

Punkt löschen, aktive Skizze

Löscht alle isolierten Punkte der aktiven Skizze/3D-Skizze.

Punktbezeichnung löschen, einzeln

Löscht einzelne Punktnummern.

Identifizieren Sie den Punkt, dem die Nummer zugeordnet ist.

Punktbezeichnung löschen, aktive Skizze

Löscht alle Punktnummern der aktiven Skizze/3D-Skizze.

Punktbezeichnung löschen, Konstruktion

Löscht alle Punktnummern der Konstruktion.

Punkte verschmelzen

Punkte der aktiven Skizze/3D-Skizze, die auf derselben Koordinate liegen, werden zu einem Punkt zusammengefasst.

Doppelte Linien

Löscht doppelte und überlappende Linien einer Skizze, d.h. exakt übereinander liegende Elemente einer Skizze.

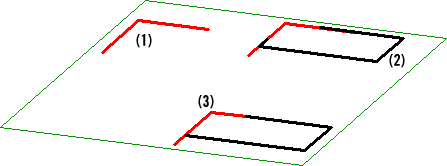

In der Abbildung sind der Ausgangsskizze (1) weitere Linien hinzugefügt worden (2). Anschließend sind die doppelten Linien gelöscht worden (3).
