Skizze runden (3D)

Skizze > Bearbeiten > Runden

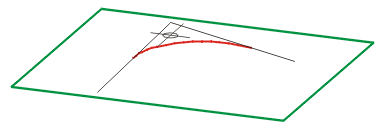

Mit dieser Funktion runden Sie Ecken eines Linienzuges durch Angabe des Radius.

Geben Sie den Rundungsradius ein.
Identifizieren Sie die zu rundende Ecke.

Sie können anschließend weitere Ecken mit demselben Radius runden.

Das Runden ist auch möglich, wenn keine echte Ecke vorhanden ist, d.h. wenn sich die beiden zu rundenden Geometrieelemente nur schneiden oder nur einen theoretischen Schnittpunkt haben.

Unter finden Sie weitere Rundungsfunktionen.

Runden Linienzug

rundet alle Ecken eines Linienzuges mit demselben Radius.

Geben Sie den Radius ein, und identifizieren Sie eine Kante des Linienzuges. Sie können anschließend weitere Linienzüge mit demselben Radius runden.

Punkt auf Bogen

rundet Ecken eines Linienzuges durch Angabe eines Punktes auf dem Rundungsbogen. Identifizieren Sie die Kante in der Nähe der zu rundenden Ecke und bestimmen Sie dann den Punkt auf dem Rundungsbogen.
